产品简介
通过创新的技术方案解决您的业务痛点

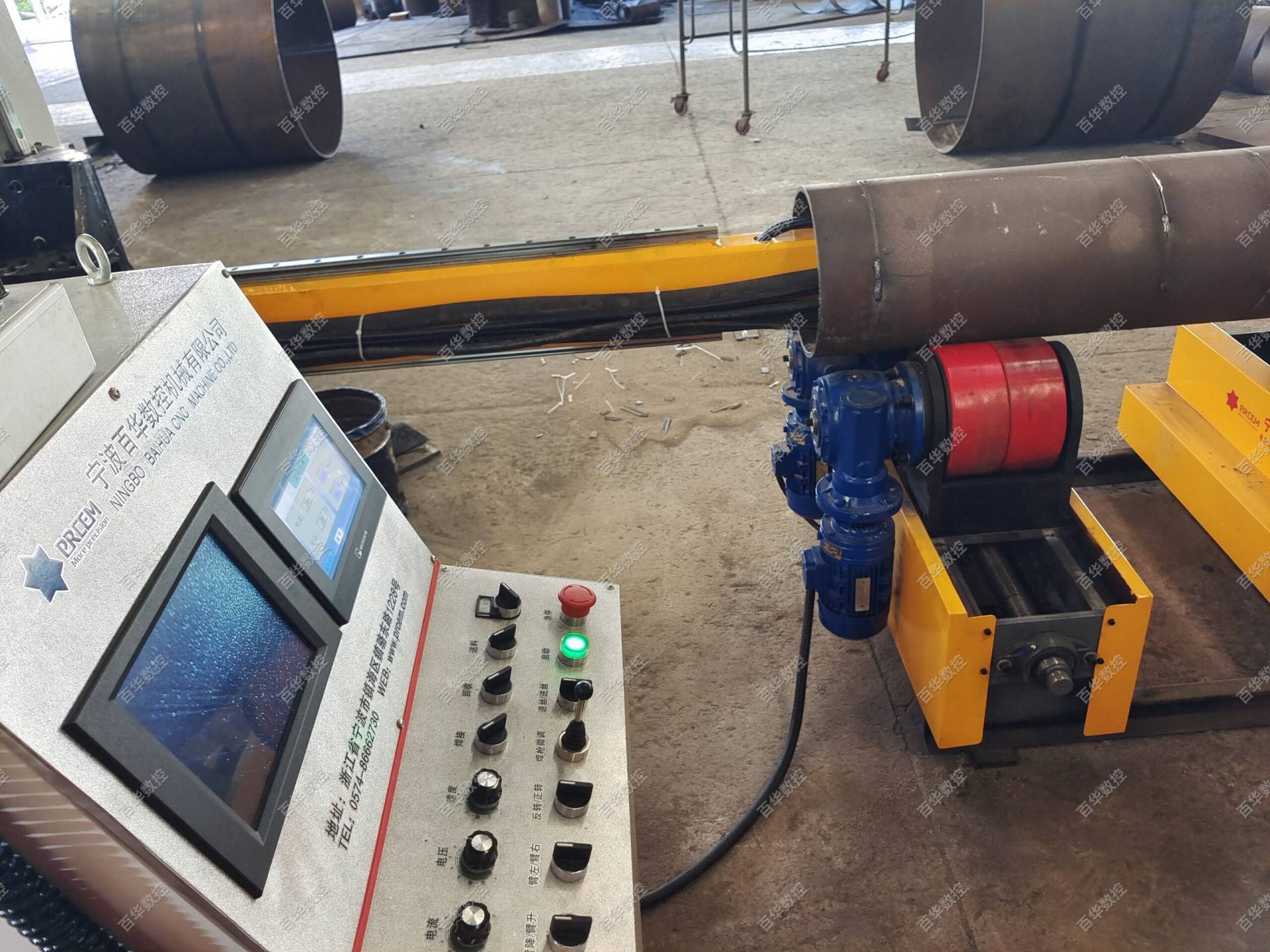

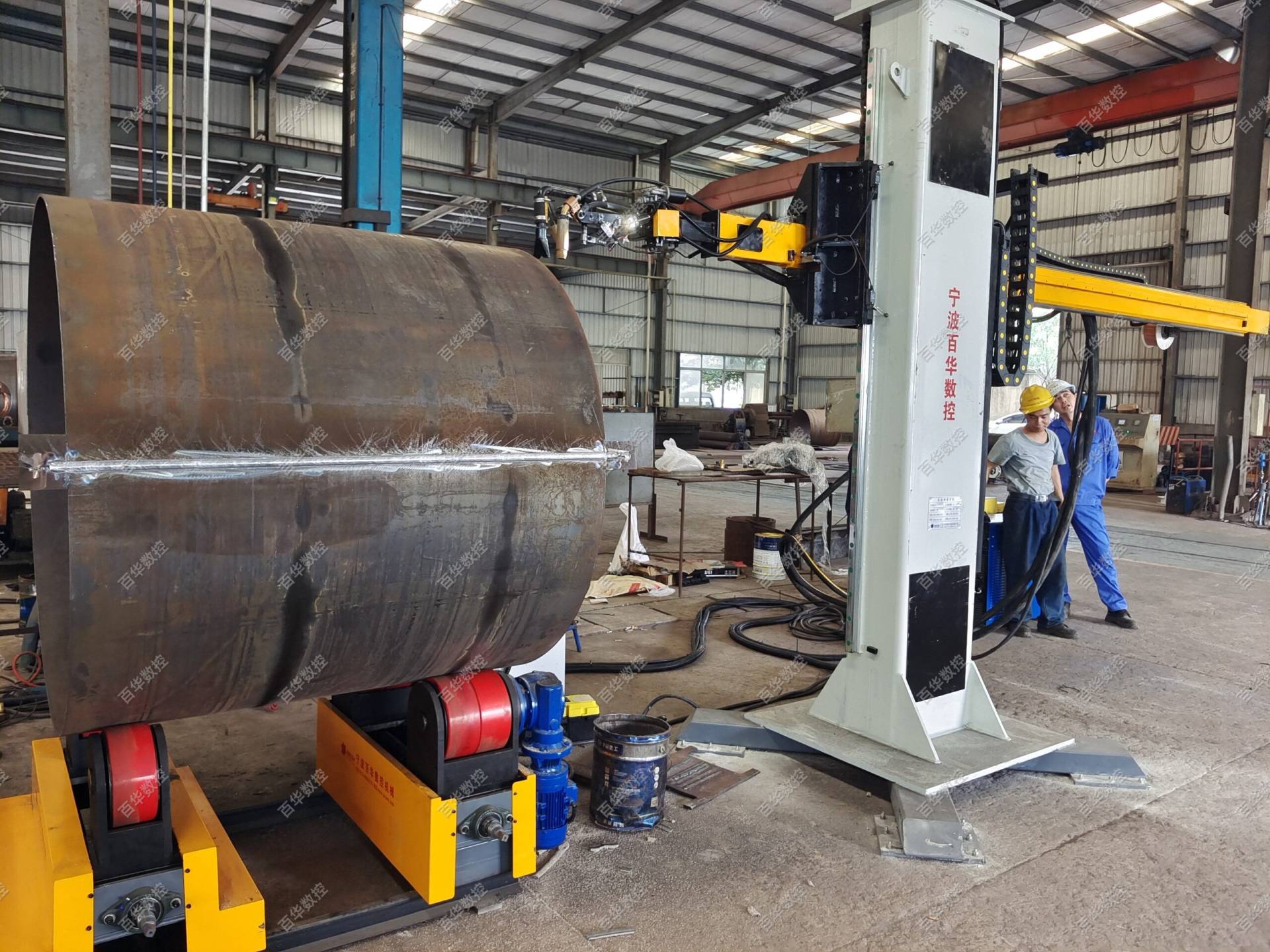

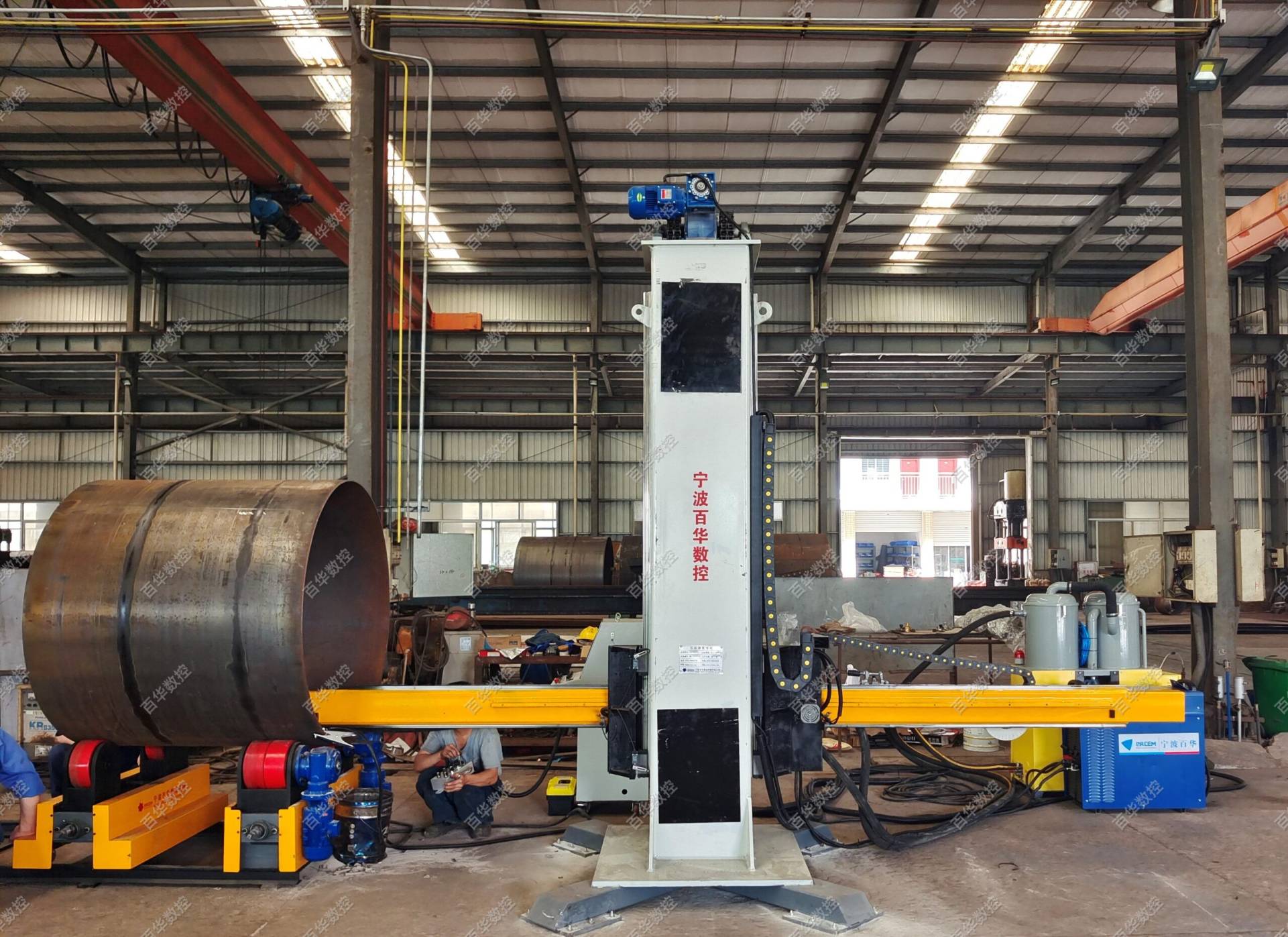

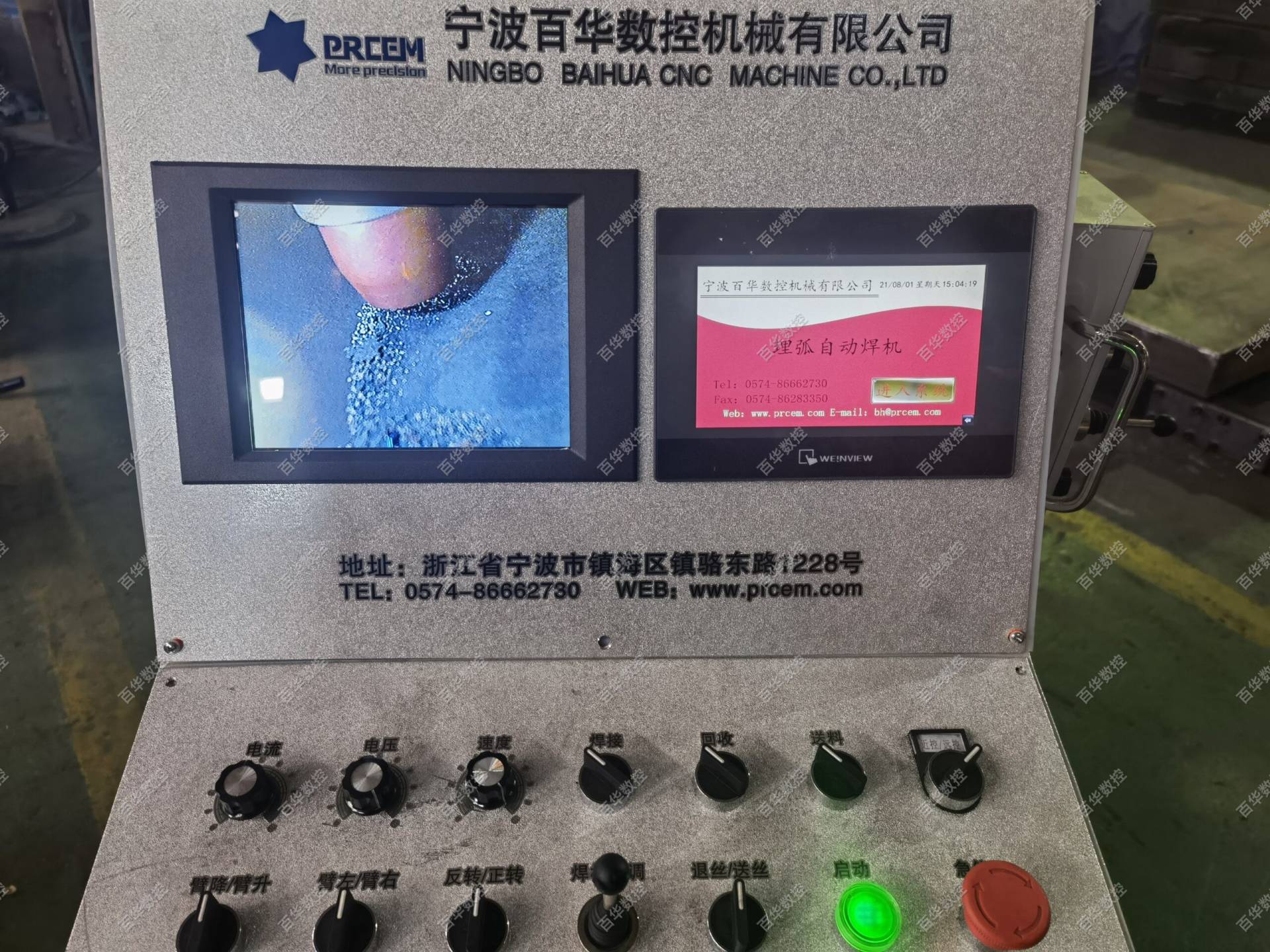

SWM系列内外埋弧直环缝自动焊机主要用于管道及压力容器筒体的内部直缝、外部直缝及对接环缝的自动焊接，该设备由十字悬臂焊接机、驱动滚轮架、超小埋弧焊接机头及埋弧焊接电源、视觉系统等组成，配置超小埋弧焊接机头可伸入最小内径Φ300的管道及容器内部进行内直缝或环缝焊接，然后通过视觉系统在操作面板上可查看内焊接成型情况，具有极高的操作便利性和焊接稳定性。
产品图册
多角度展示产品细节与实际应用场景
焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 项目 | 参数详情 |
|---|---|
| 使用工件规格 | 内径≥Ф300mm，外径根据需要规格定制 |
| 适用材质 | 碳钢、合金钢、不锈钢等 |
| 适用工件焊缝 | 管道及压力容器的内直缝、外直缝、内环缝、外环缝 |
| 焊接工艺 | 细丝埋弧焊 |
| 焊接方式 |
工件不动，悬臂伸缩带动超小埋弧焊接机头移动进行内外直缝焊接
工件旋转，焊枪置于工件内部/外部焊接位置进行环缝焊接
|
| 设备基本组成 | 十字悬臂焊接机 + 焊接滚轮架 + 超小埋弧焊接机头 + 埋弧焊接电源 + 埋弧焊剂输送回收一体机 + 焊缝视觉系统 + 数控控制系统 |
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。
