产品简介
通过创新的技术方案解决您的业务痛点

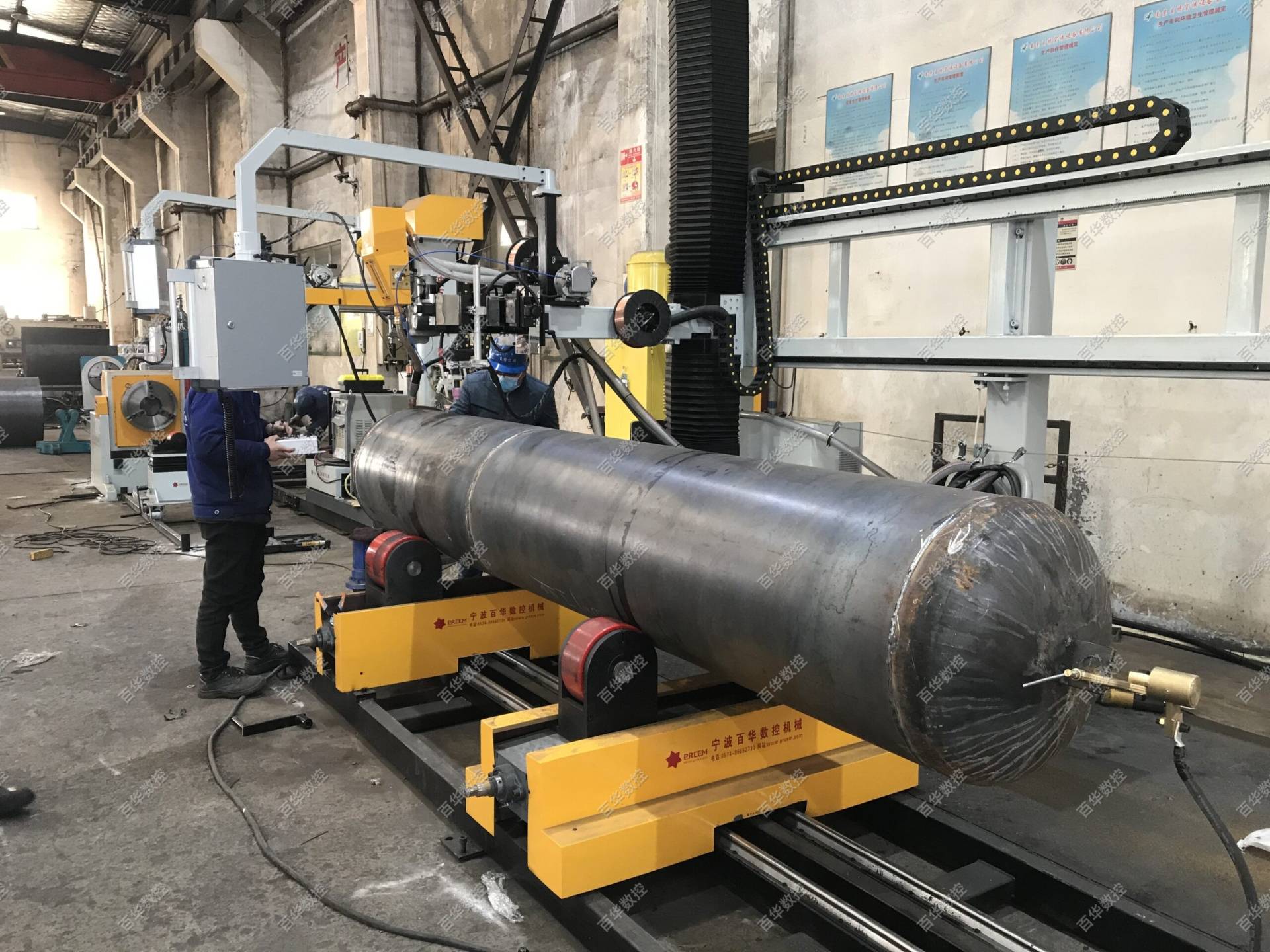

该BHLM系列龙门式直环缝自动焊机主要用于压力容器筒体在钢板卷圆后的直缝焊接及筒体两头封头或法兰的环缝焊接，该设备由龙门式焊接主机、驱动滚轮架、整体底座及焊接电源等组成，采用滚轮架驱动工件旋转，焊枪相对固定焊接环缝；采用工件不动，龙门式主机焊接机头横向行走焊接直缝；同时在增配卡盘式变位机后又能实现管子与管子及管子与管件的自动焊接，具有一机多能、焊接工件覆盖范围广、操作简单、易学易会等特点。

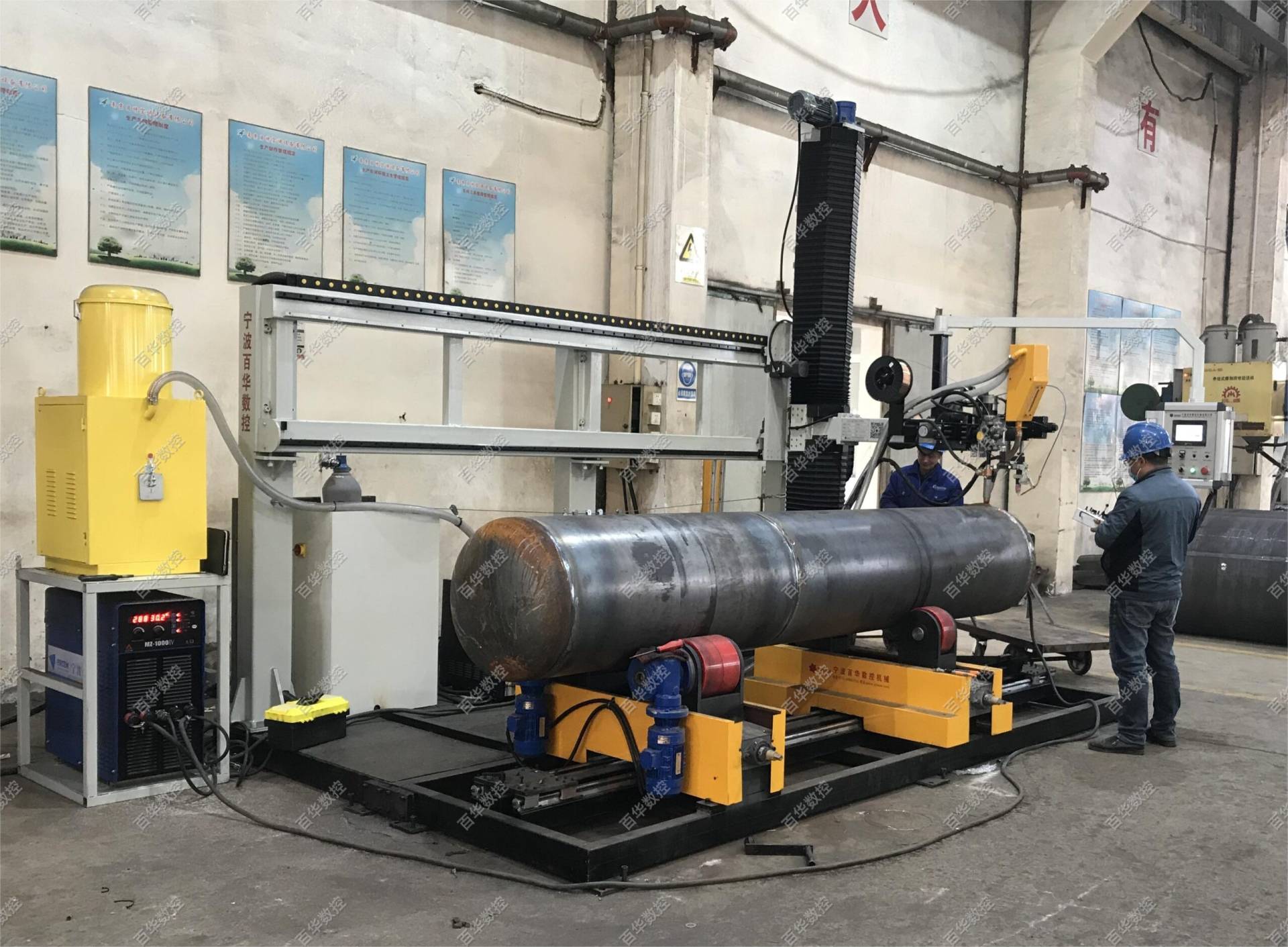

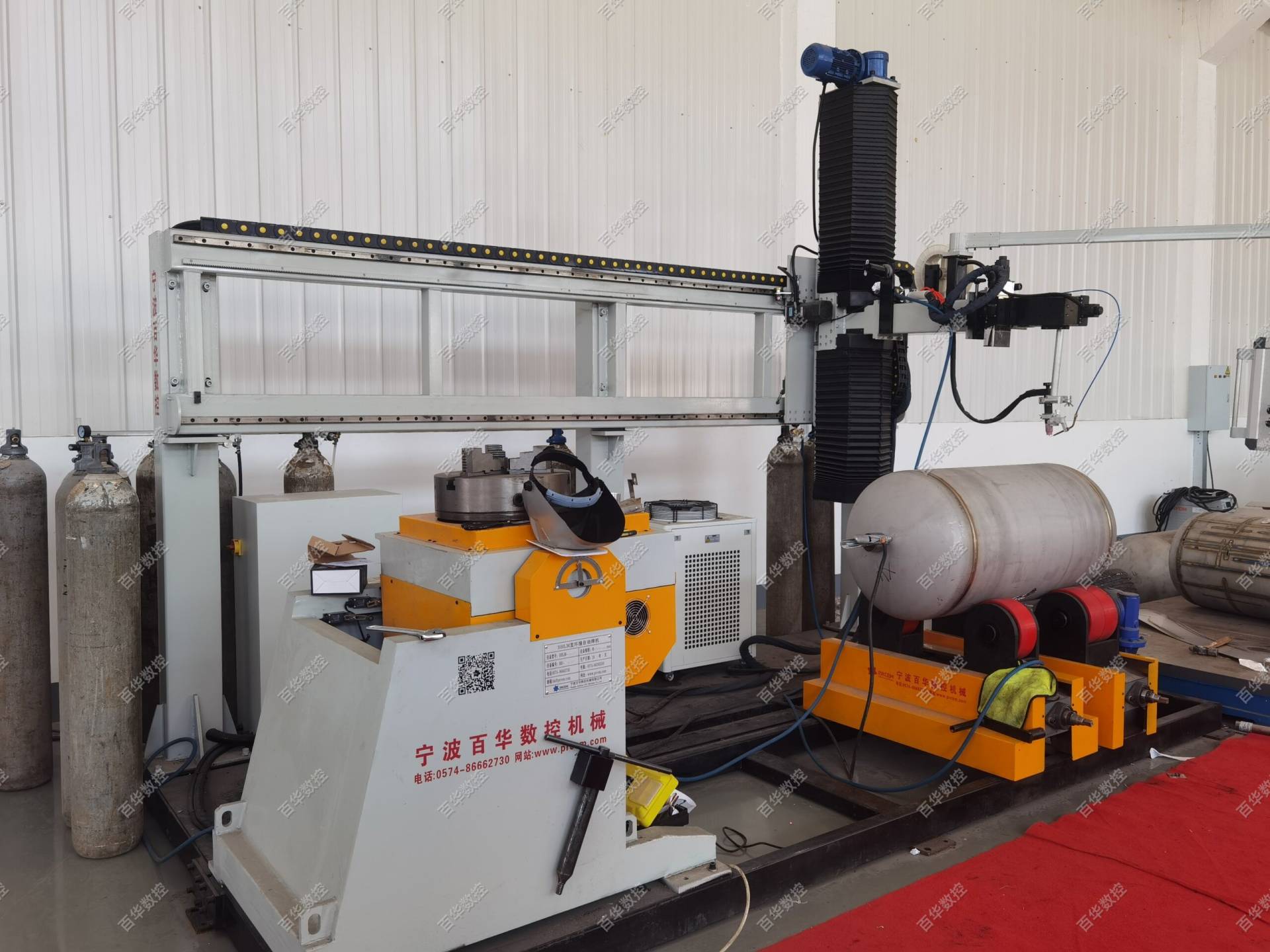

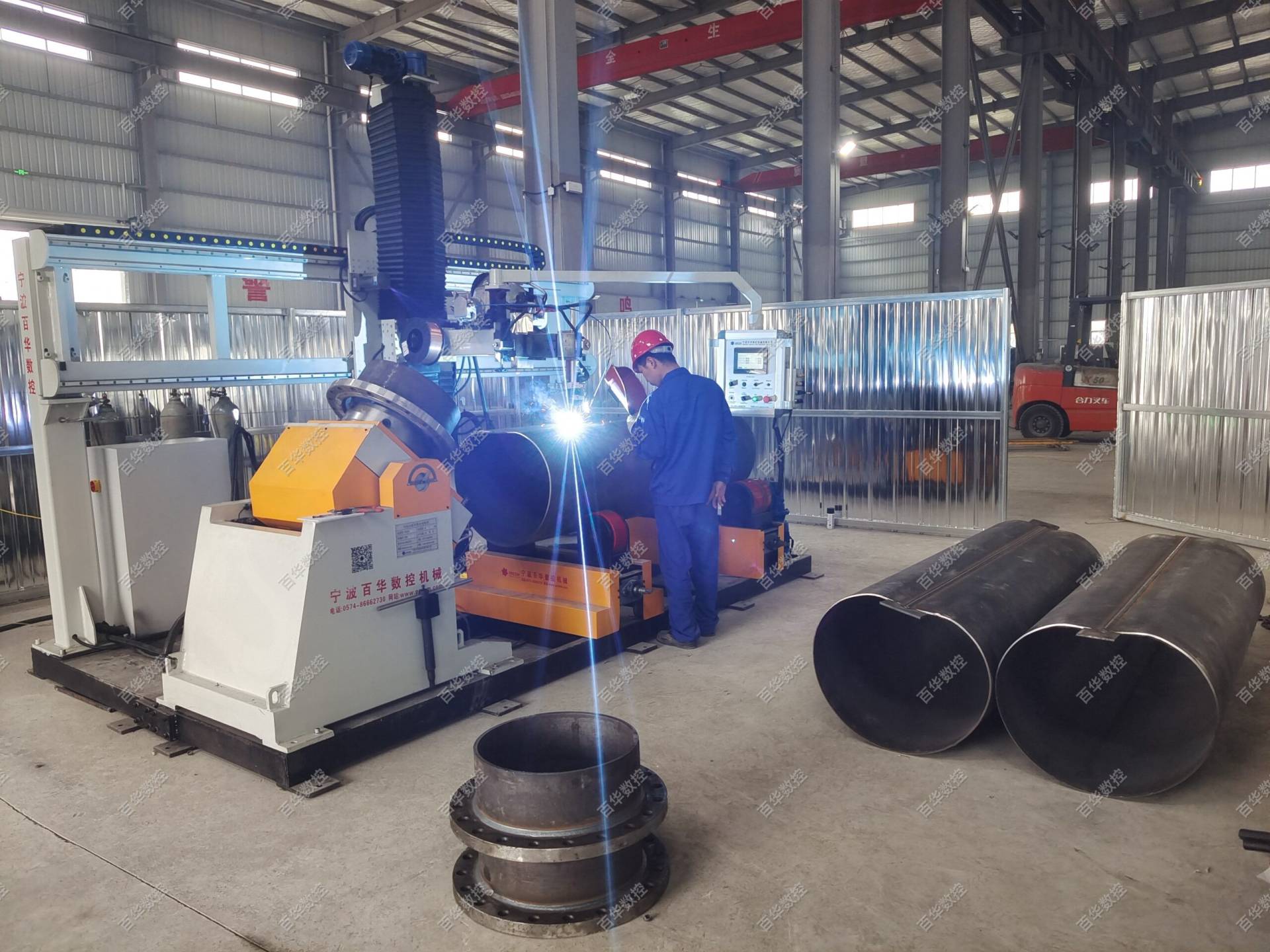

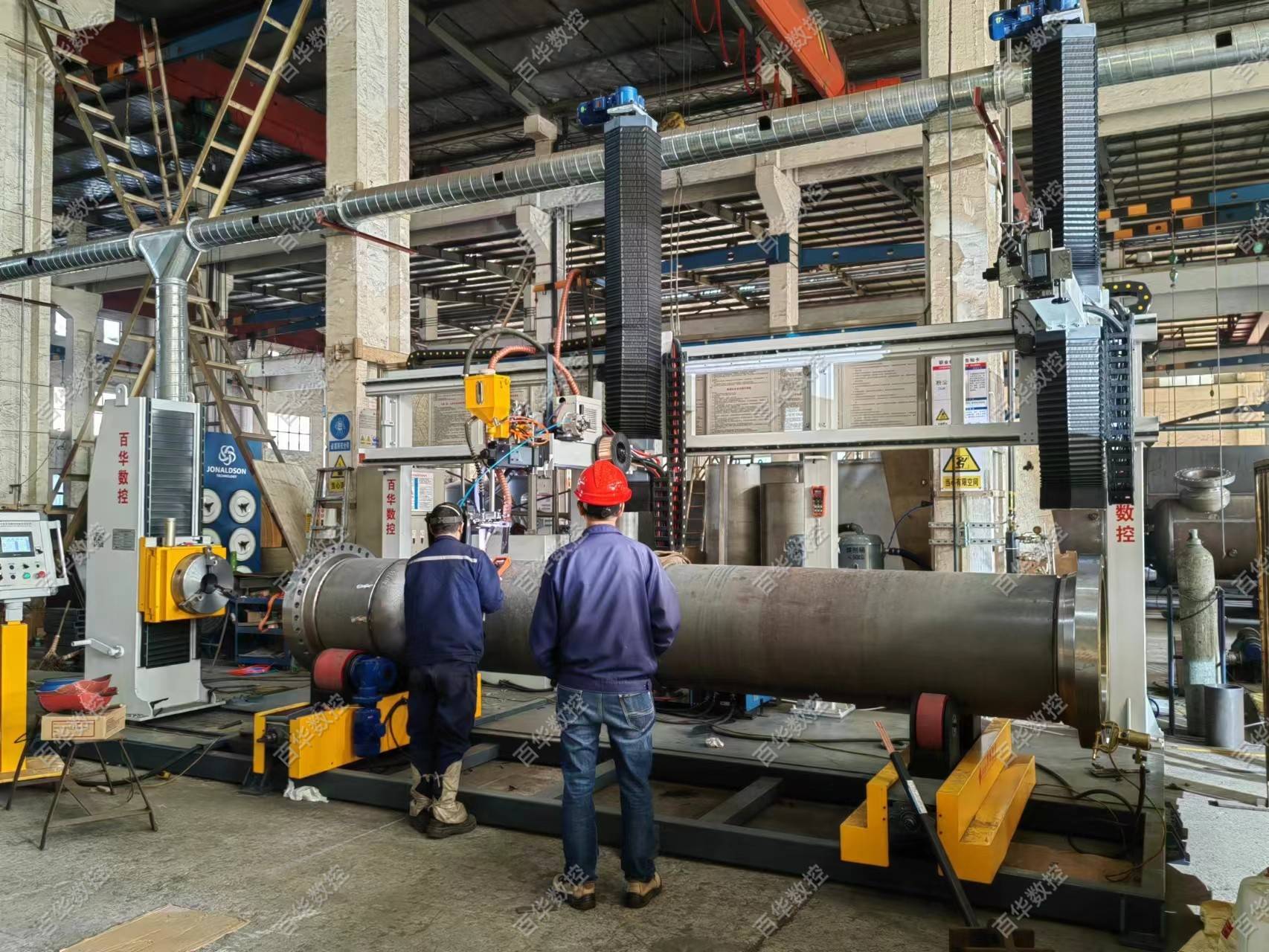

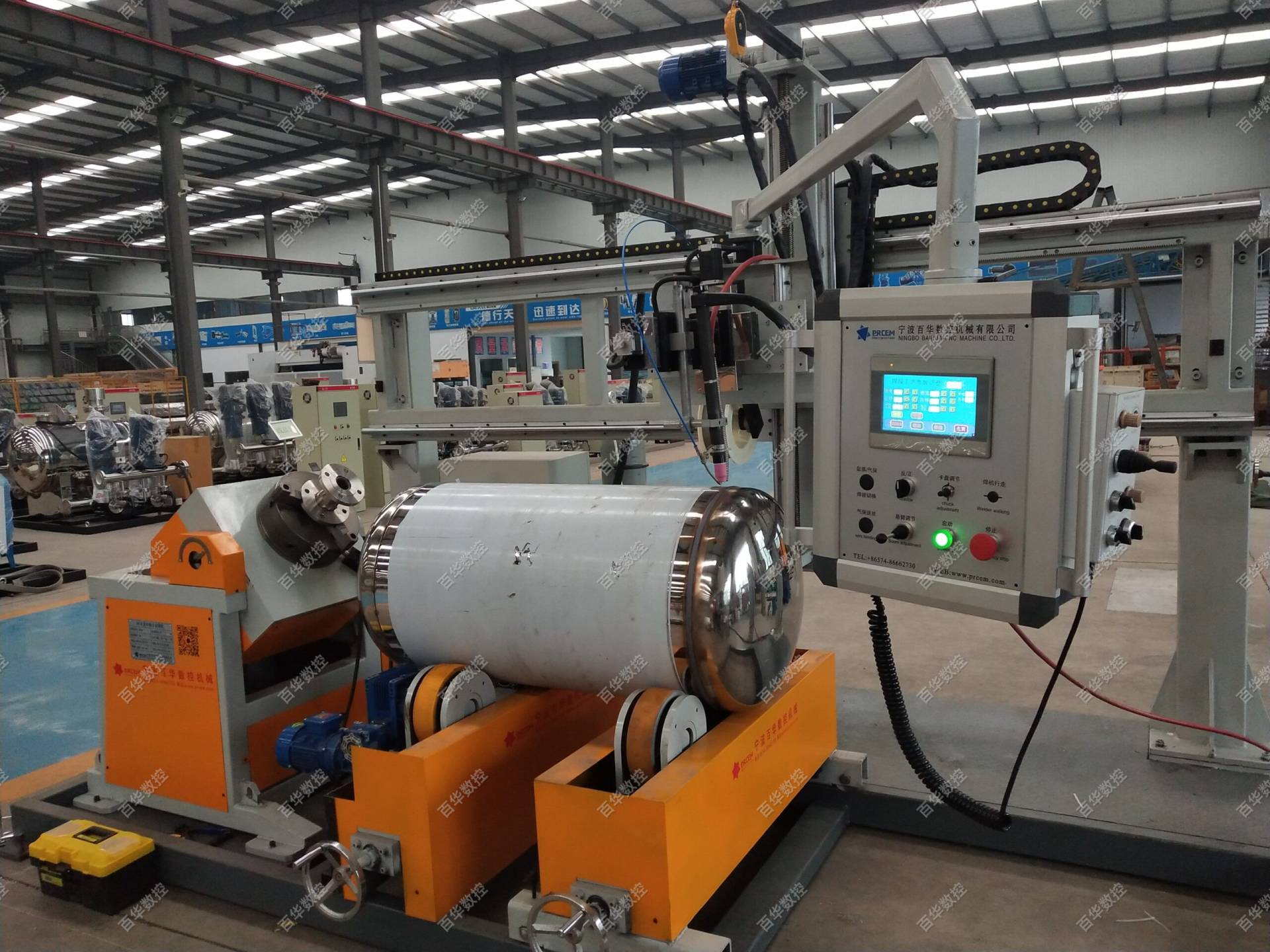

产品图册
多角度展示产品细节与实际应用场景

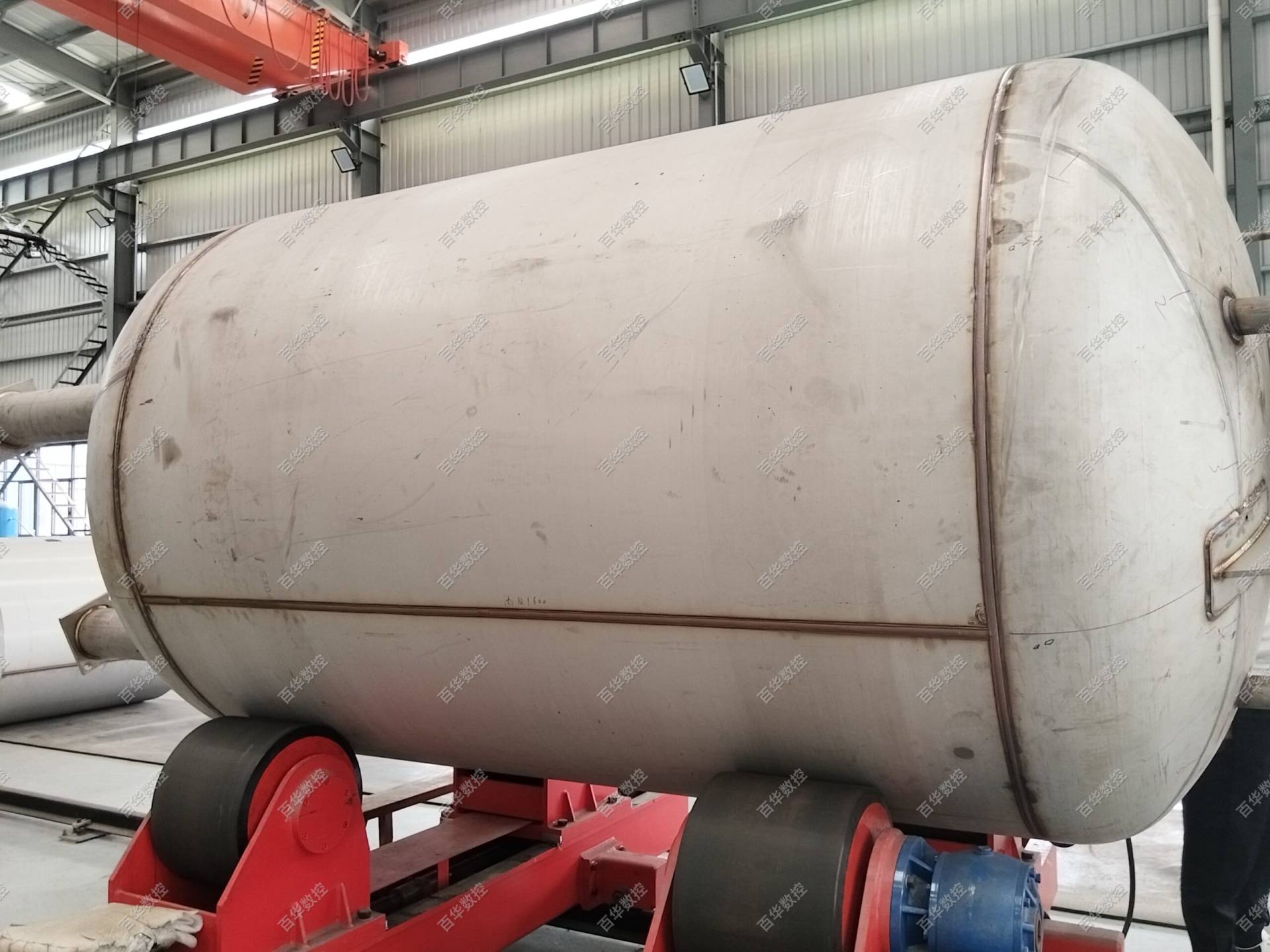

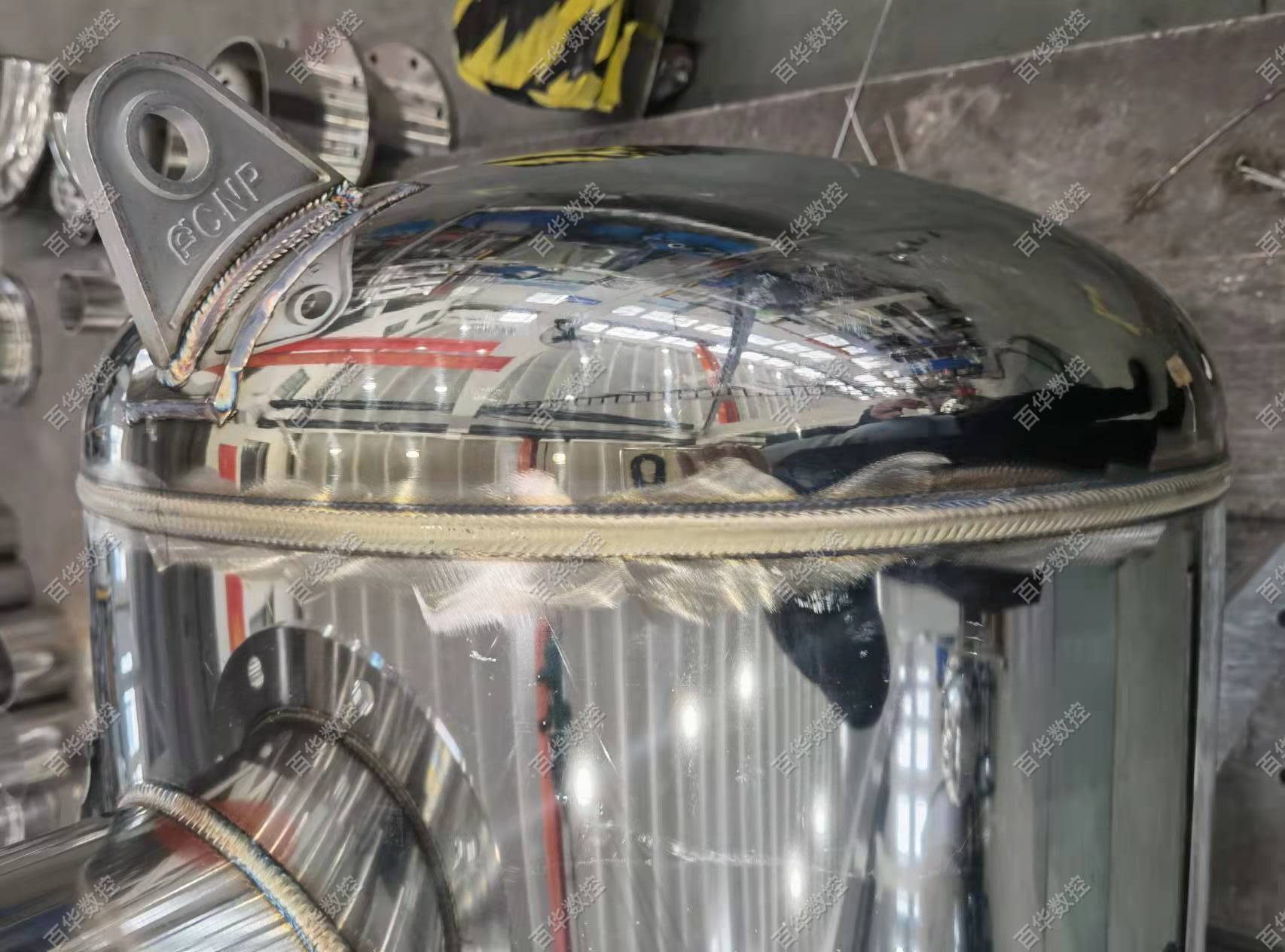

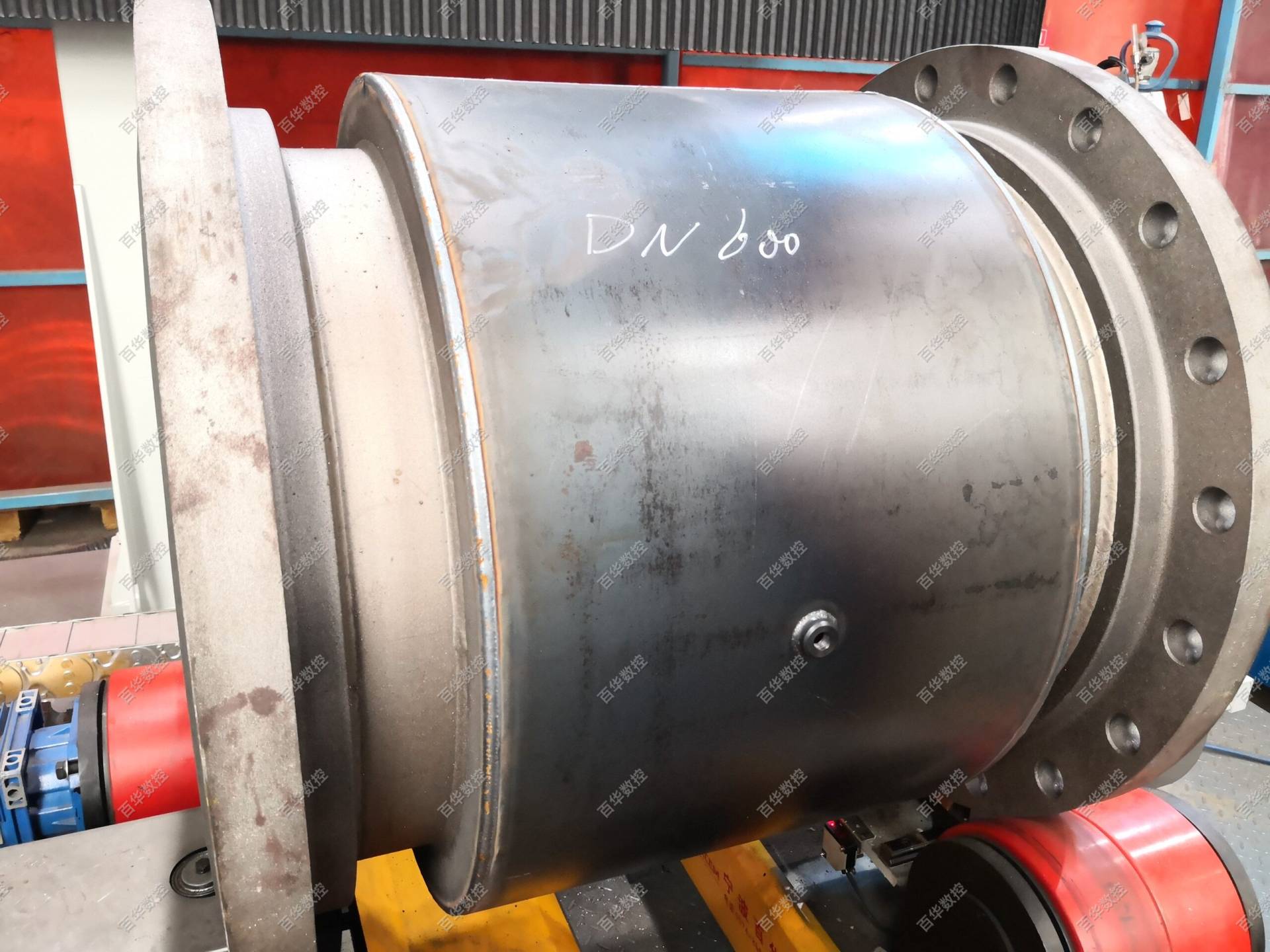

焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 设备型号 | BHLM-1000 | BHLM-1500 | BHLM-2000 |
|---|---|---|---|
| 工件直径 | Φ300-1000 | Φ300-1500 | Φ500-2000 |
| 适用材质 | 碳钢、合金钢、不锈钢等 | ||
| 适用工件焊缝 | 坡口环缝、直缝、插接角焊缝 | ||
| 焊接工艺 |
TIG
热丝TIG
GMAW
PAW
SAW
（可选其中一种或多种工艺一体）
|
||
| 焊接方式 |
工件旋转，焊枪左右摆动或不摆动焊接环缝
工件不动，机头左右行走、焊枪前后摆动焊接直缝
|
||
| 焊枪微调 | X/Y/Z三轴数控焊接摆动系统及涡轮蜗杆转枪机构 | ||
| 控制方式 | WSP焊接工艺专家库系统，手动点动控制 / 自动程序控制 | ||
| 设备基本组成 | 龙门式主机 + 移动式焊接机头 + 滚轮架 + 整体底座 + 焊接电源 | ||
| 可选组件 |
卡盘翻转式变位机，用于管子+管件焊接
焊缝视觉系统
焊缝激光跟踪系统
|
||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。

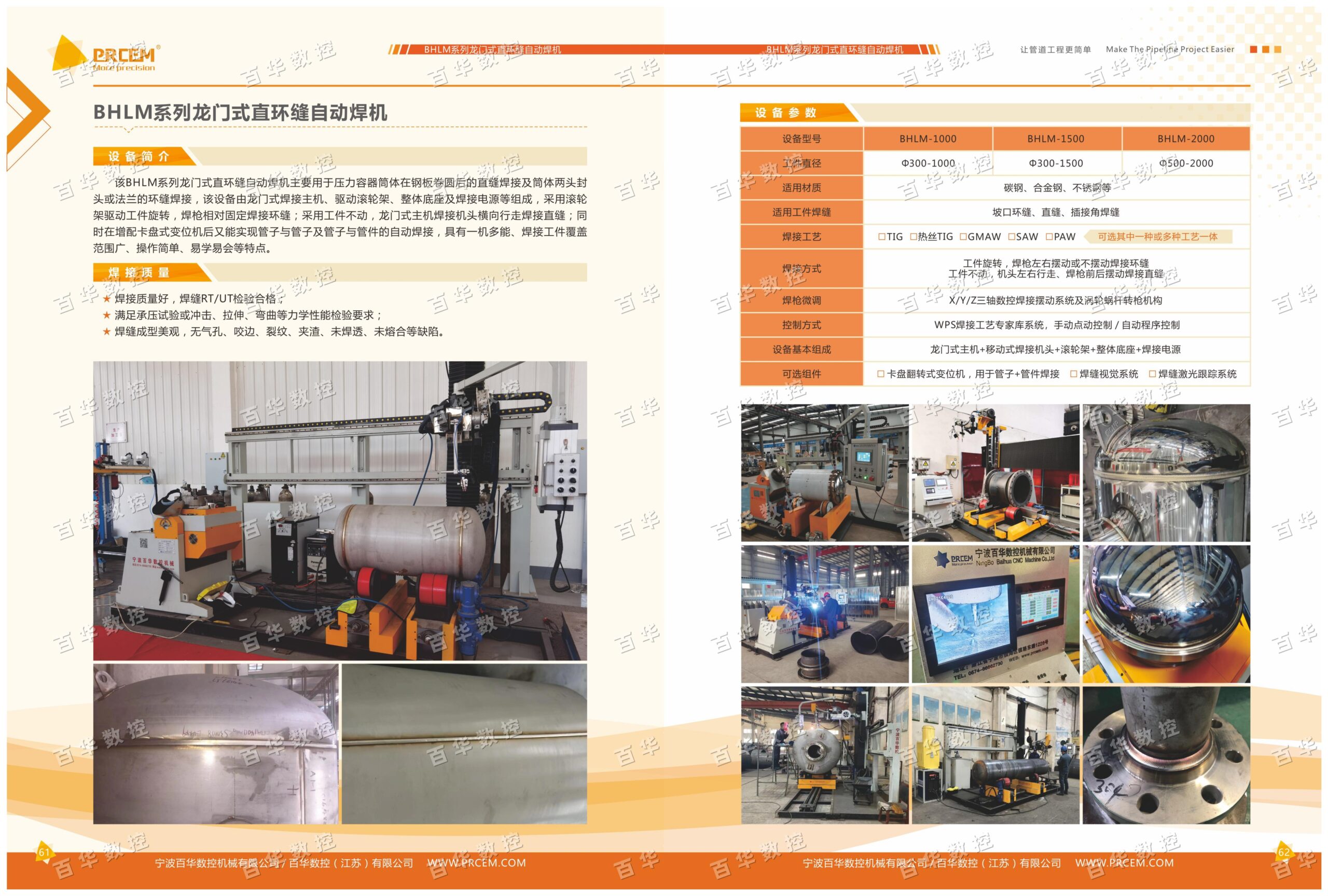

下载材料
