产品简介
通过创新的技术方案解决您的业务痛点
该PPCW系列大径卡盘式自动焊机主要用于各个行业大口径管道及压力容器的自动焊接，采用大径卡盘主机夹持工件端部进行驱动旋转，悬臂焊机行走移动至各个焊缝位置进行焊接，一次装夹满足筒体上不同位置的焊缝进行自动焊接，实现筒体+法兰角焊缝及筒体+封头、筒体接长等坡口环焊缝，同时在悬臂焊机增配精密型重轨轨道、前后轴摆动机构等组件后通过悬臂焊机行走可实现工件的纵缝焊接。

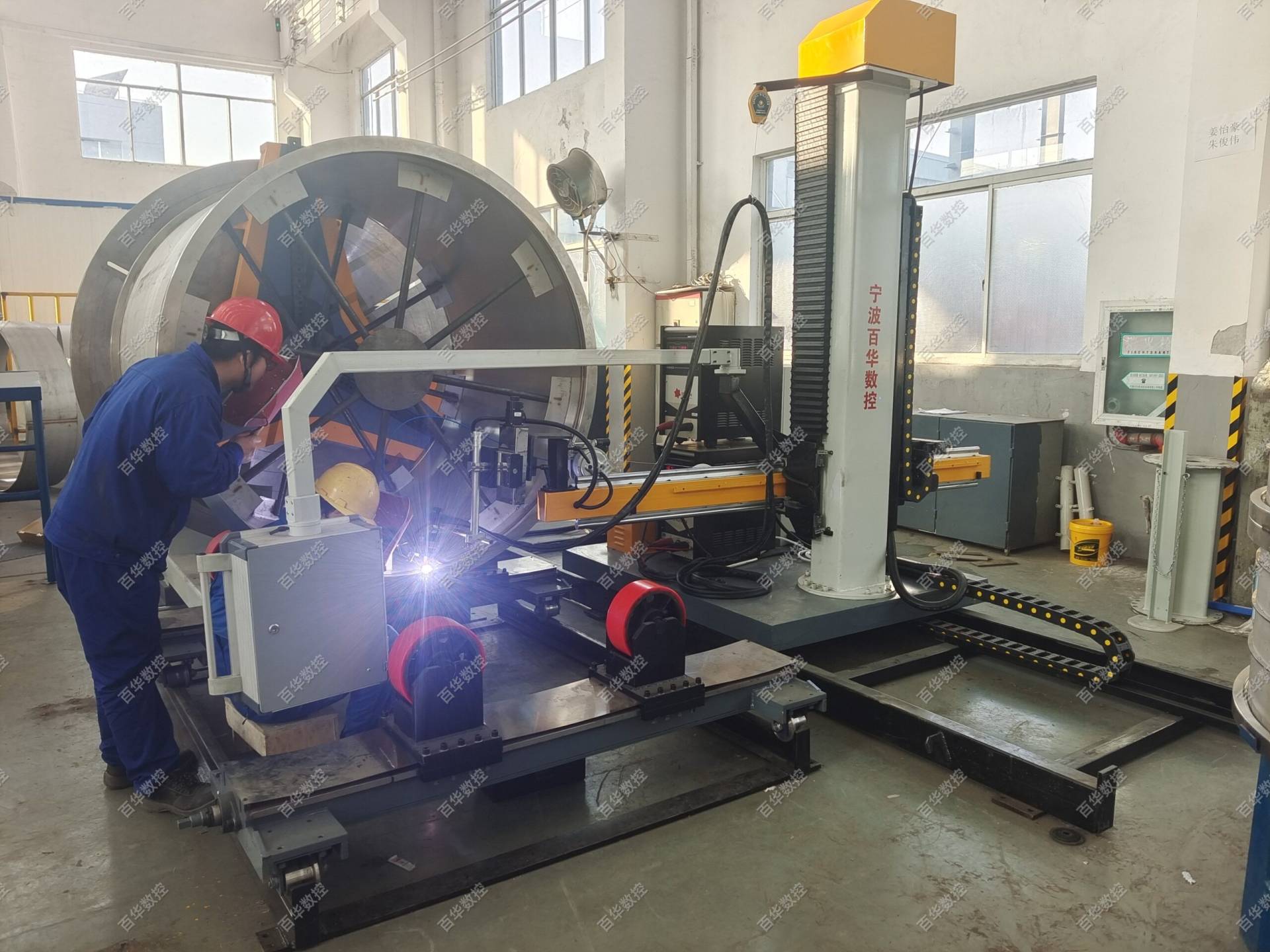

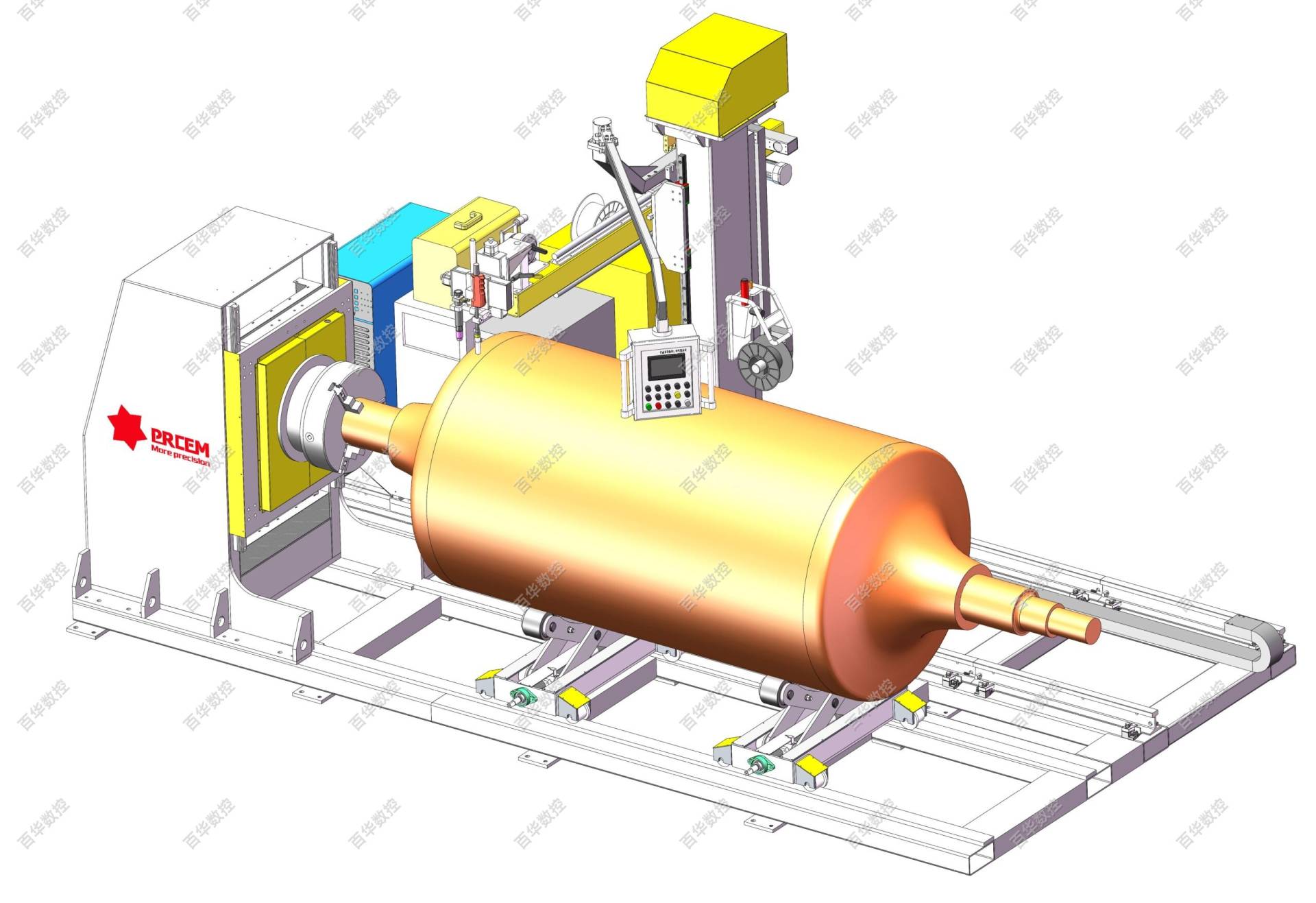

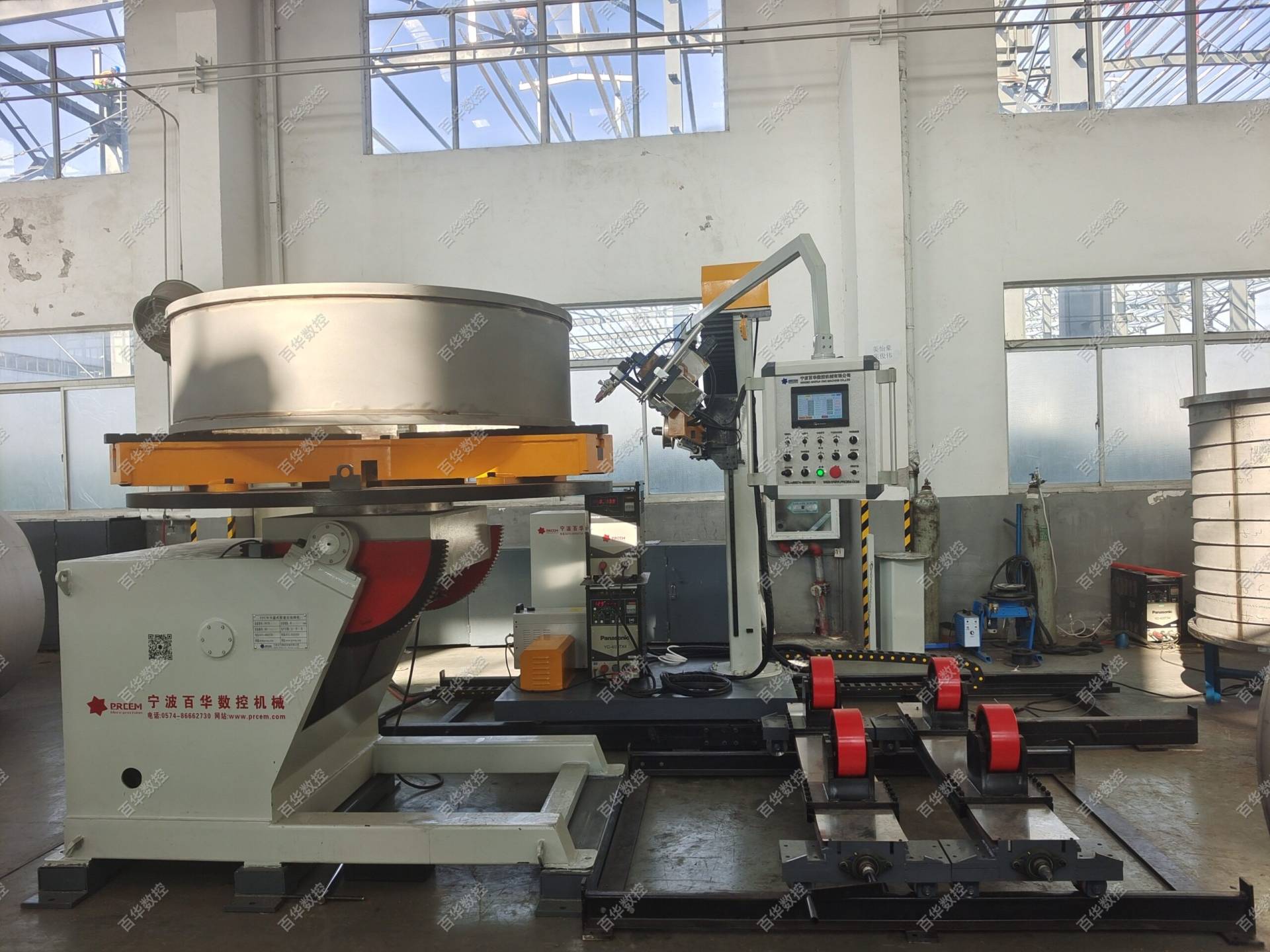

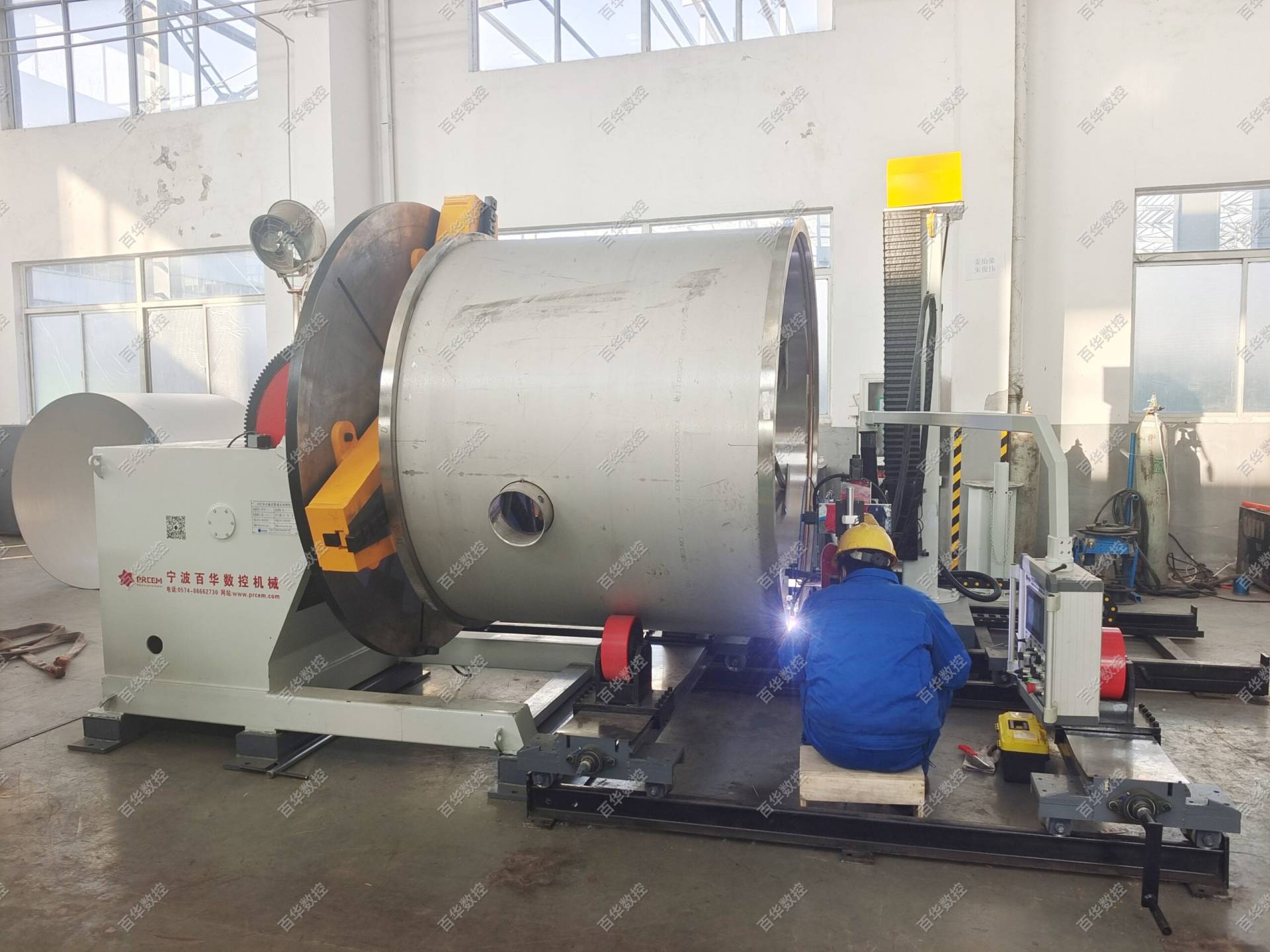

产品图册
多角度展示产品细节与实际应用场景
焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 设备型号 | PPCW-1000 | PPCW-1200 | PPCW-1600 |
|---|---|---|---|
| 适用管径 | ≦Φ1000 | ≦Φ1200 | ≦Φ1600 |
| 适用材质 |
碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等
（另可增配焊接铝合金、铝镁合金等）
|
||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口形式 | ||
| 适用工件焊缝 | 坡口环焊缝 / 插接角焊缝，可增配纵缝焊接 | ||
| 焊接工艺 |
TIG
热丝TIG
GMAW
SAW
PAW
（可选其中一种或多种工艺一体）
|
||
| 焊接方式 |
环焊缝：工件旋转，焊枪可水平摆动/斜摆/不摆动焊接
纵焊缝（选配）：工件不动，悬臂焊机行走，焊枪前后摆动/不摆动焊接
|
||
| 控制方式 | WSP焊接工艺专家库系统，手动点动控制 / 自动程序控制 | ||
| 设备基本组成 |
卡盘式主机 + 移动式悬臂焊机 + 滚轮架 + 轨道系统 + 焊接电源
选配纵缝焊接时加配：精密型重轨轨道 + 前后轴摆动/微调机构 + 纵缝软件包
|
||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。
