产品简介
通过创新的技术方案解决您的业务痛点
该PPDW系列组合式管道自动焊机主要用于各个行业管道的预制自动焊接，由多种驱动主机搭配移动式悬臂焊机组成；不同的驱动主机均可通过焊接集控系统进行集中联动控制，也可采用手持遥控盒独立控制，当利用其中一台主机配合悬臂焊机进行自动焊接时，其他驱动主机可进行上下管装夹或作为手工打磨、手工焊接的驱动旋转工装使用，悬臂焊接主机和不同驱动主机之间配合使用，实现连续不间断自动焊接，极大提高设备使用率，同时通过不同搭配组合不仅能满足压力管道焊接，也可满足压力容器焊接。

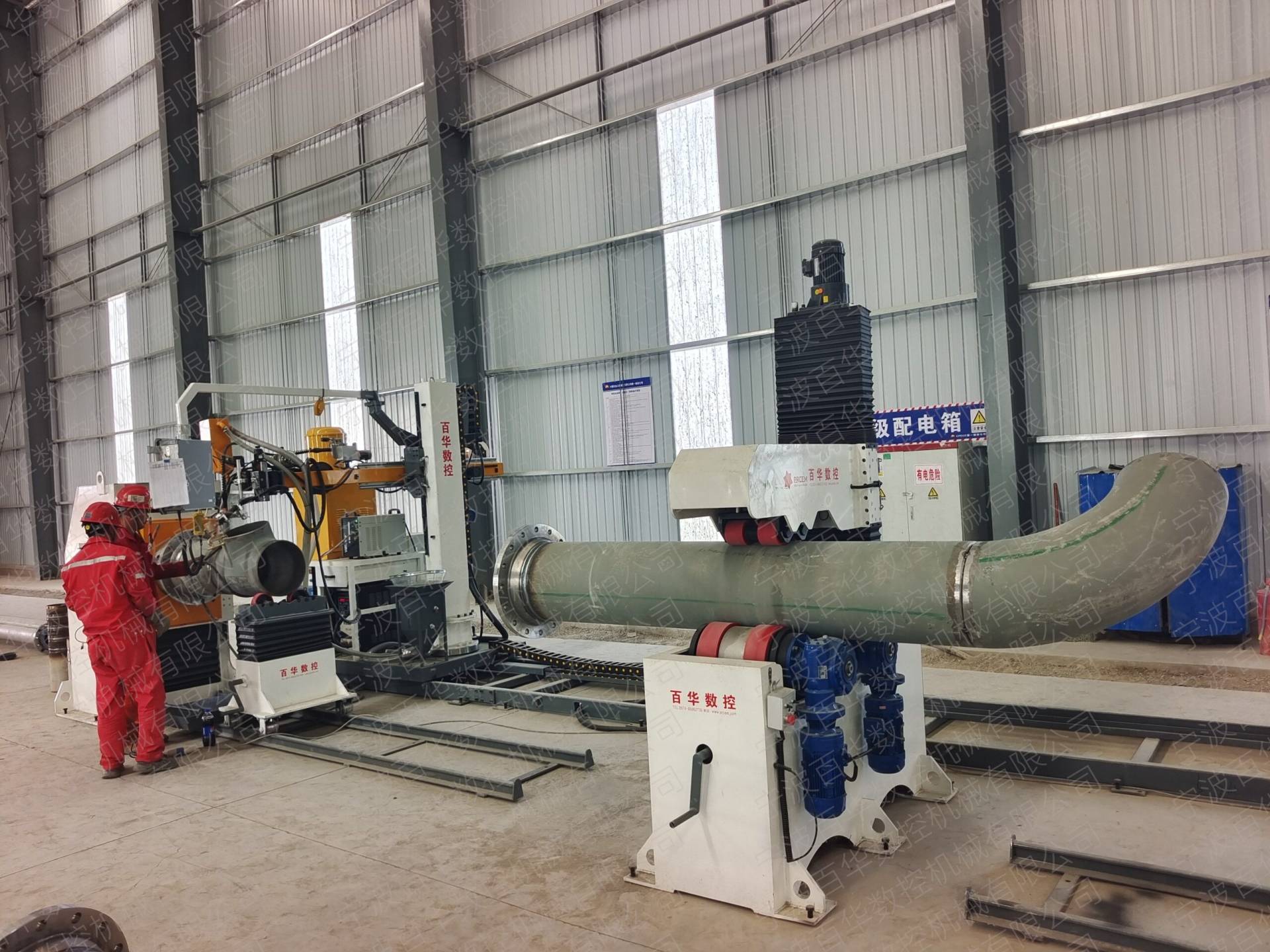

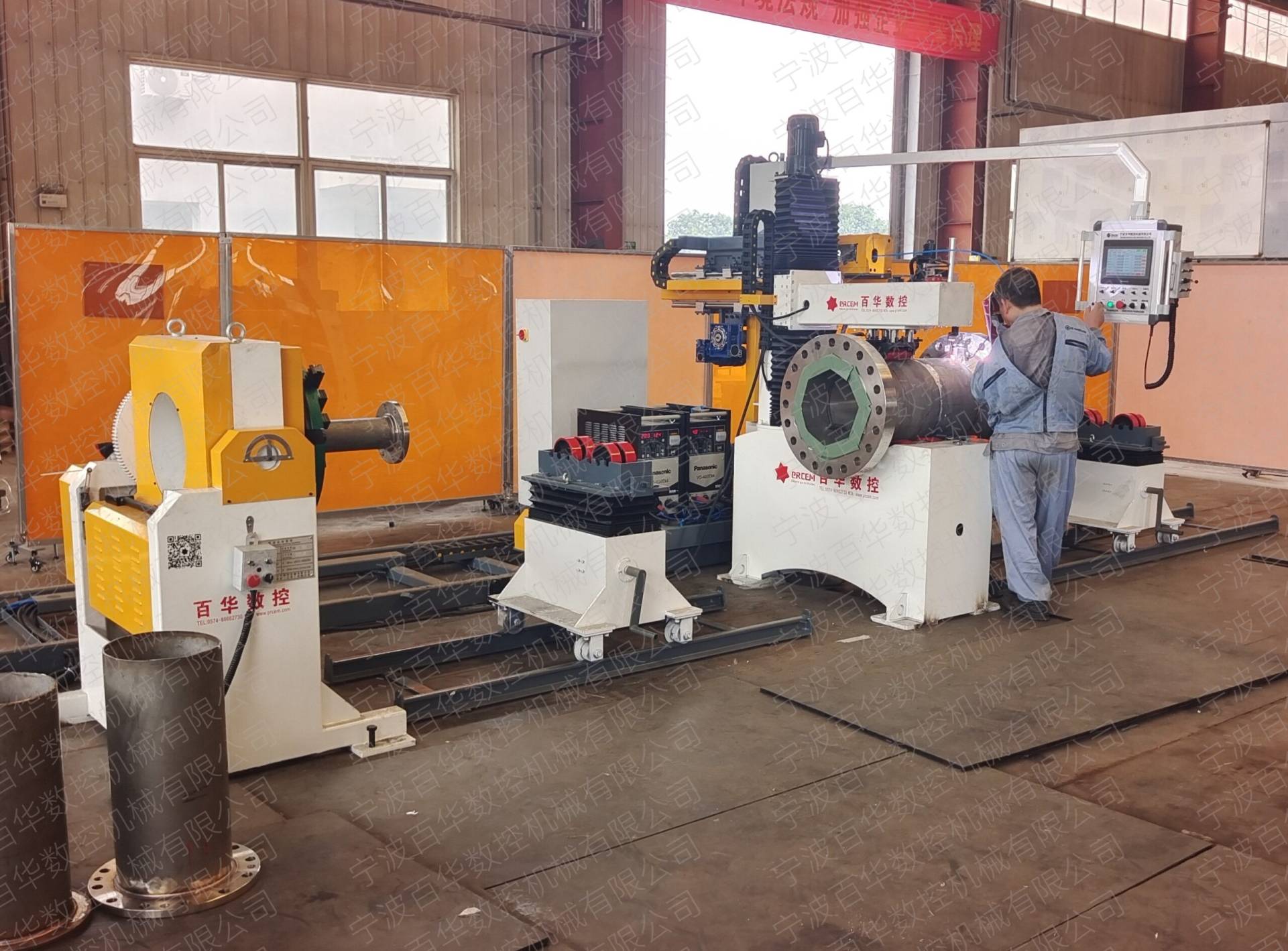

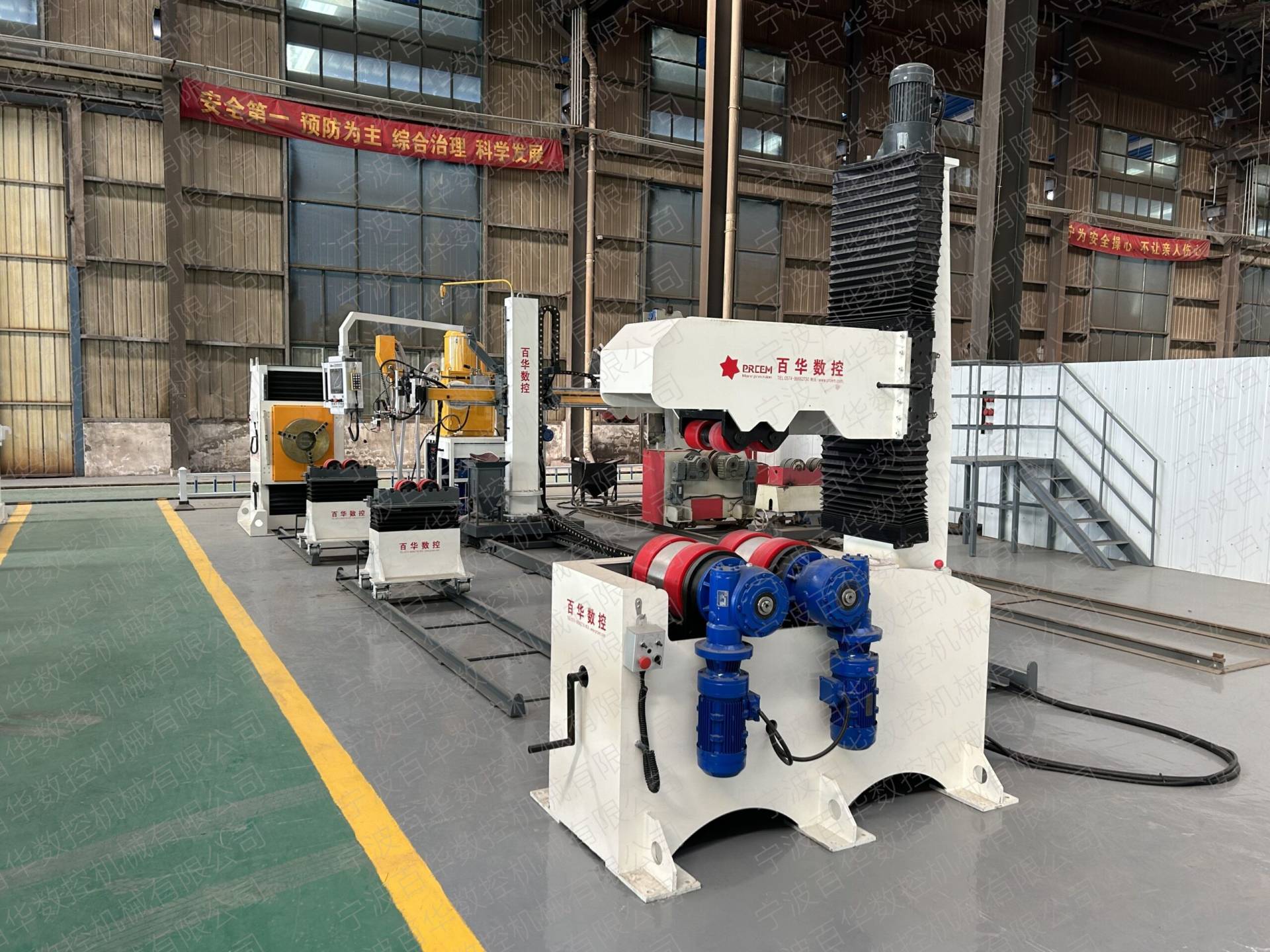

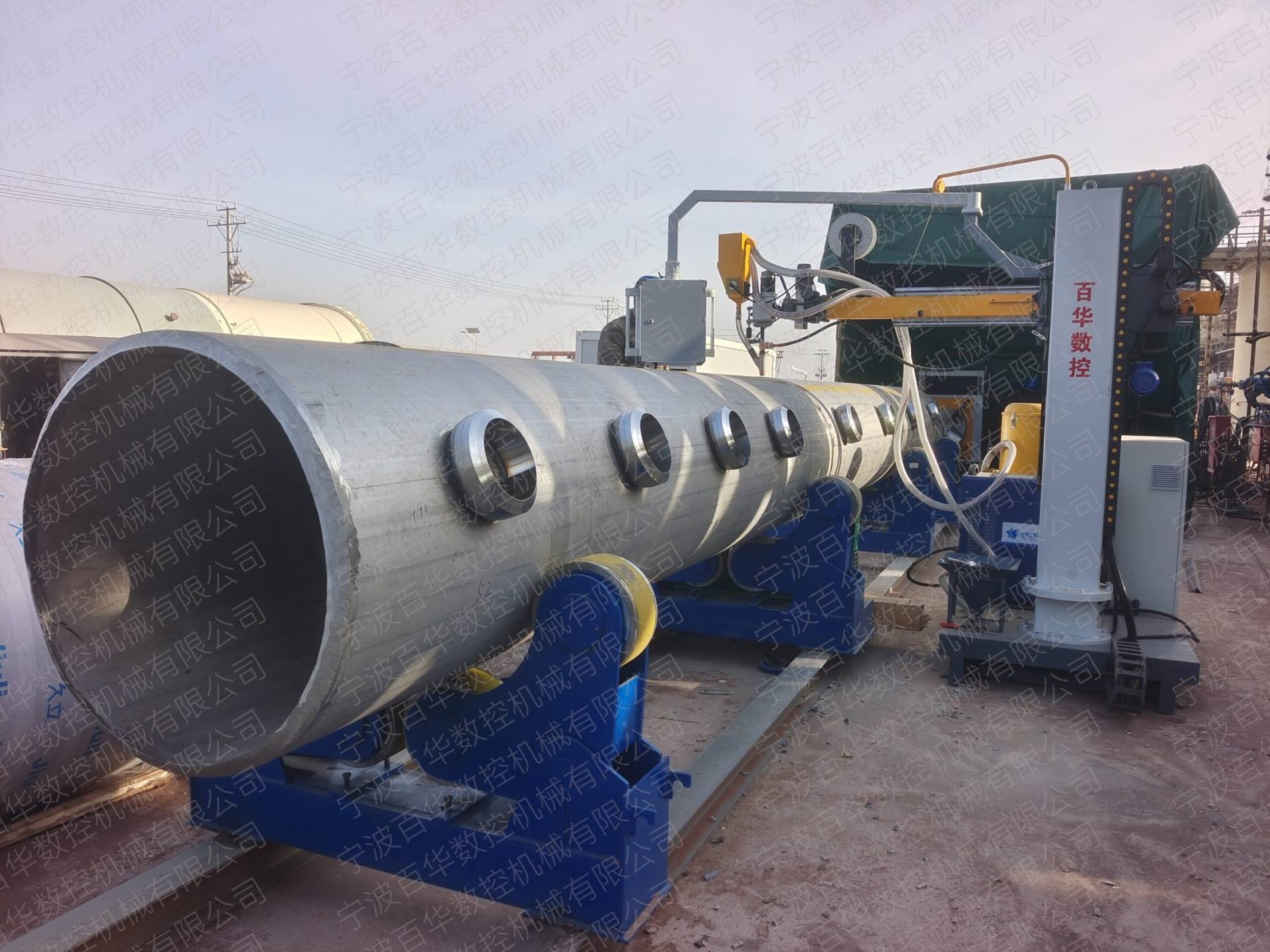

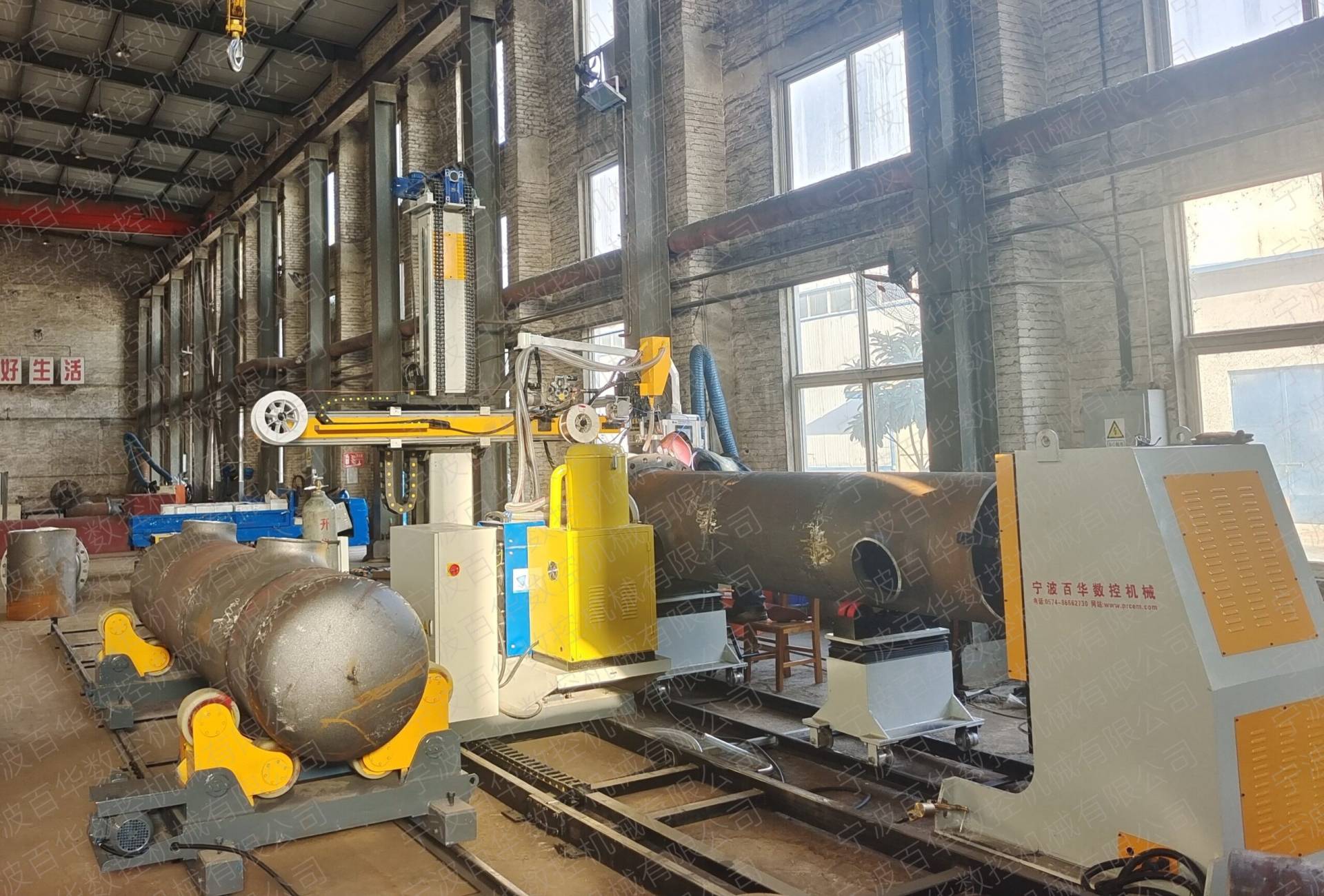

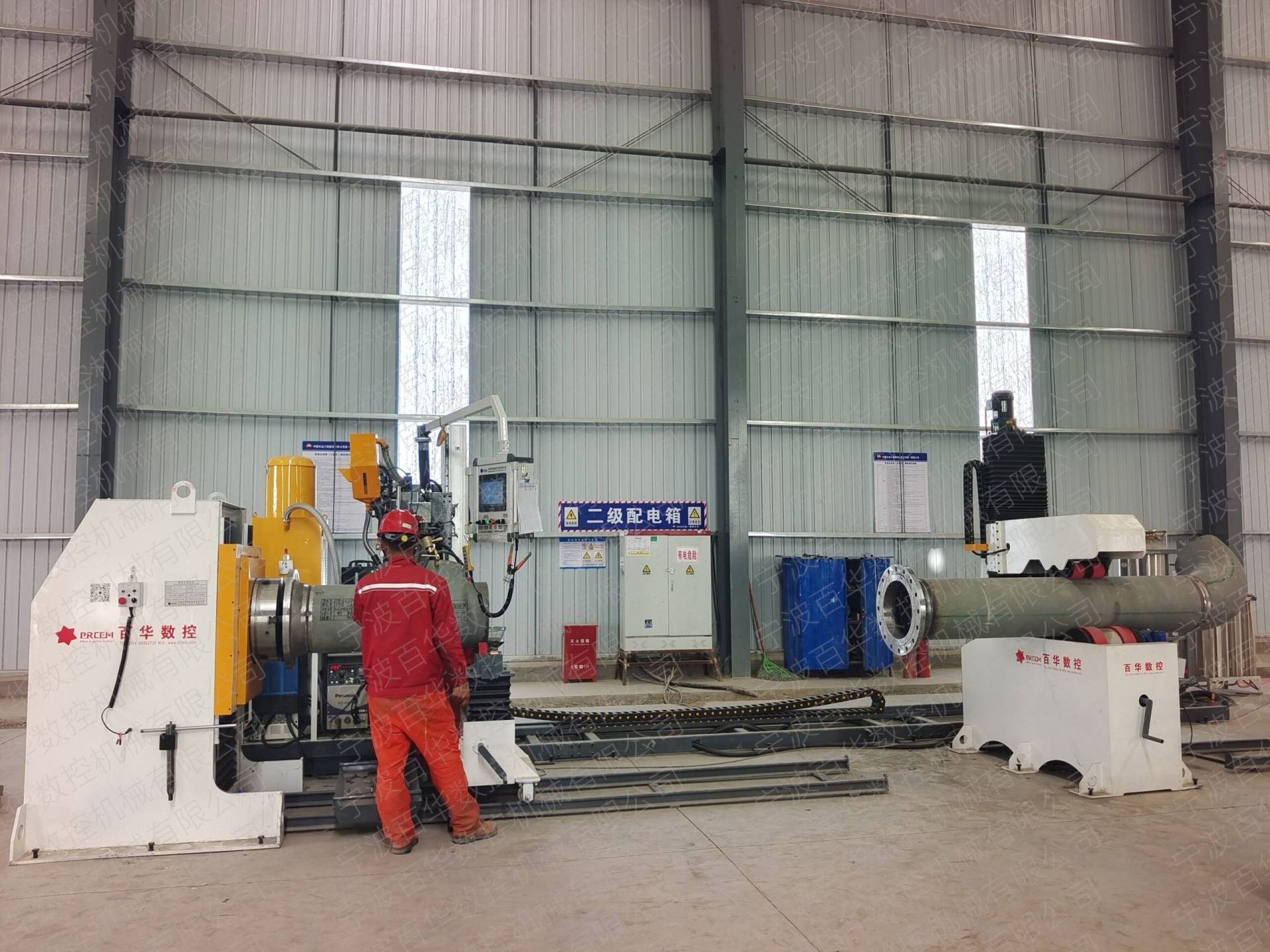

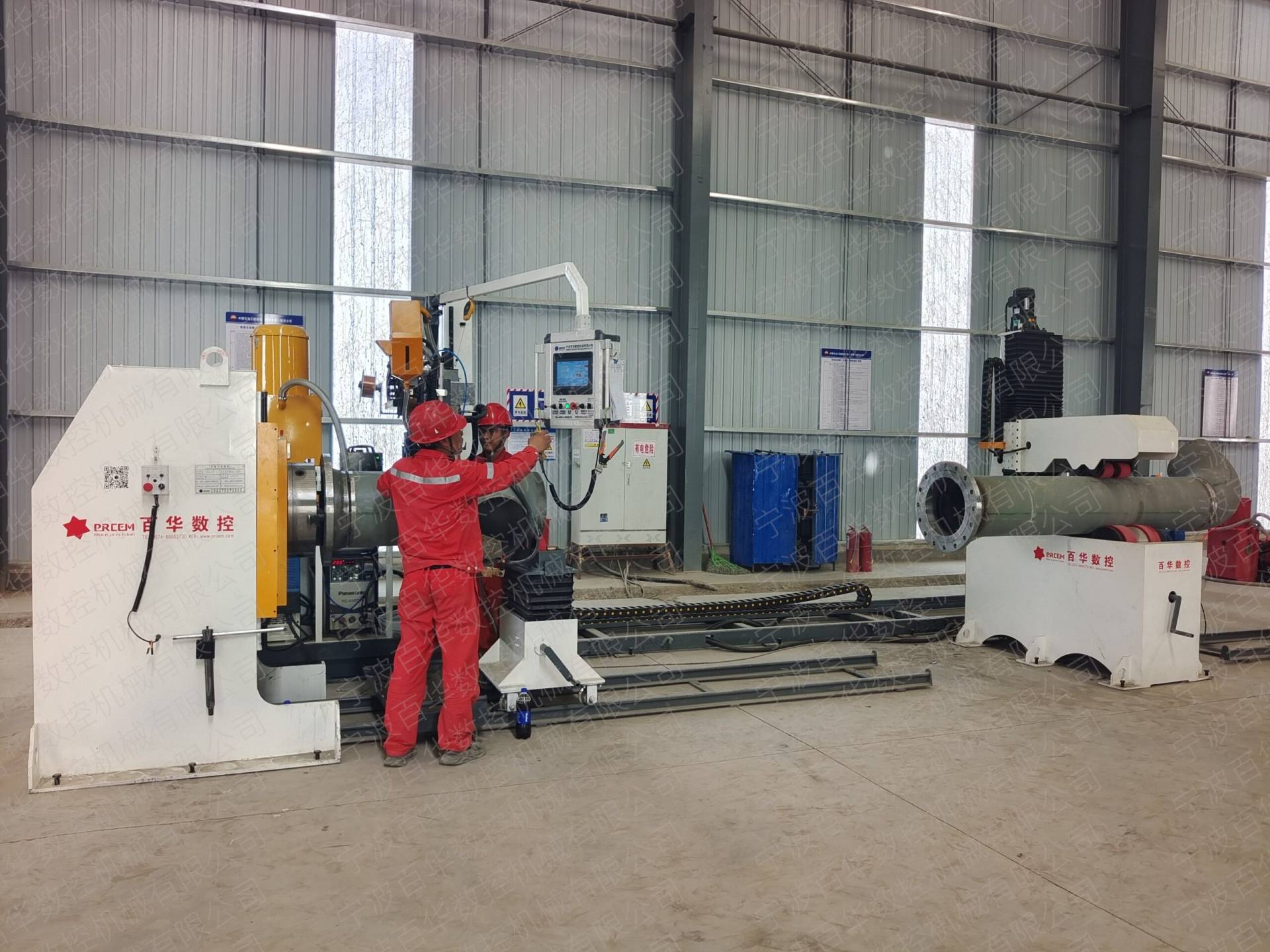

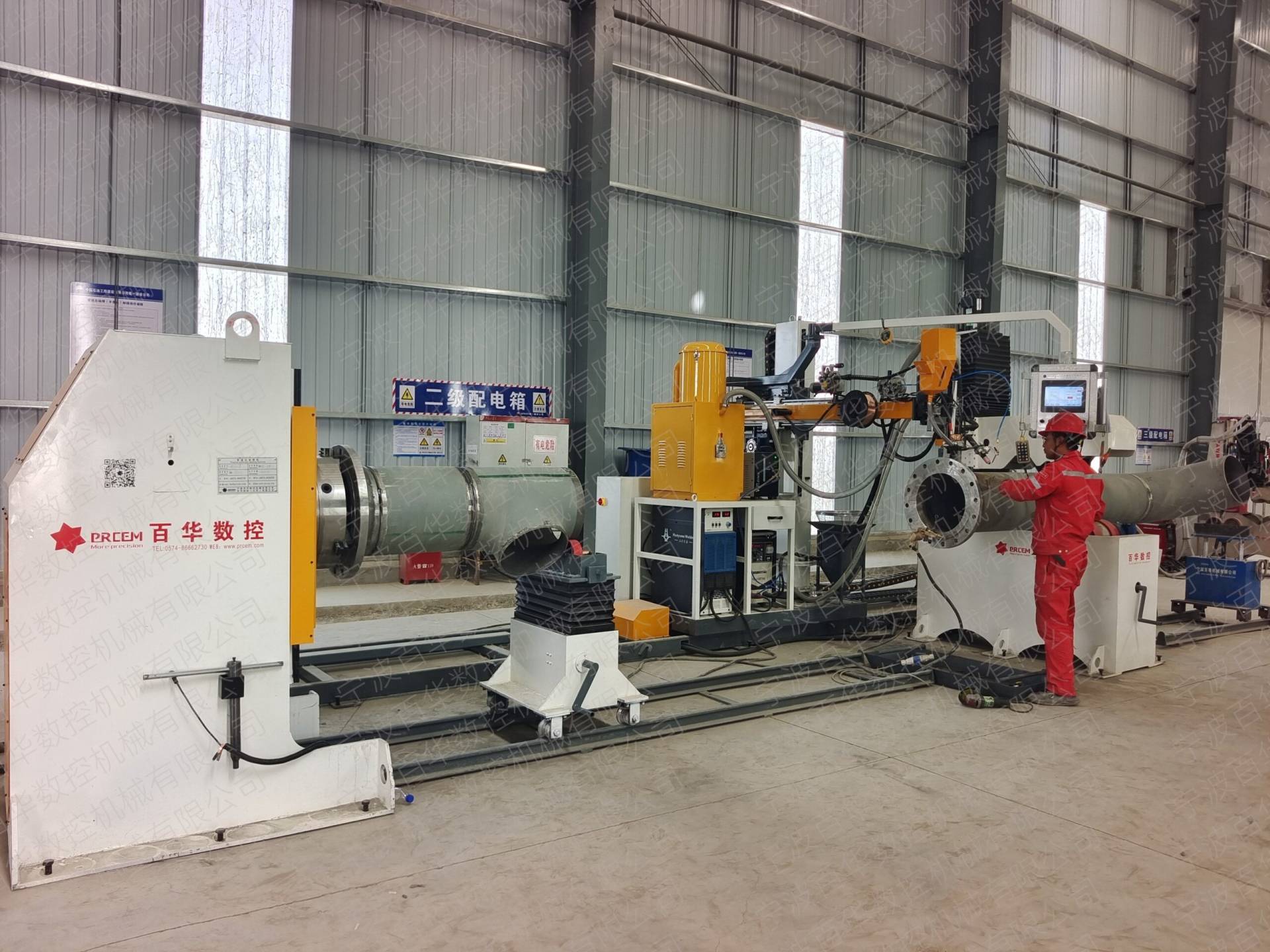

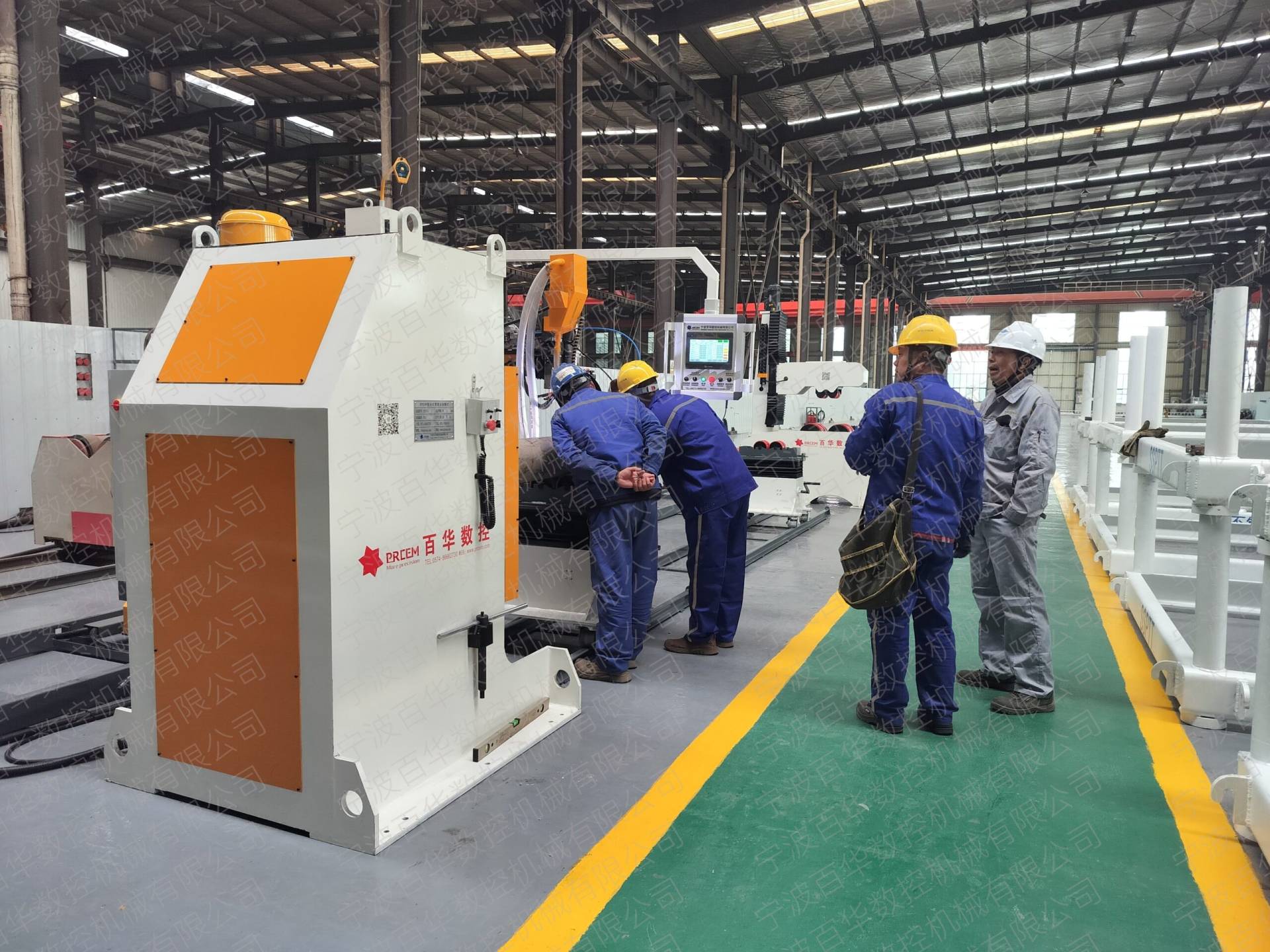

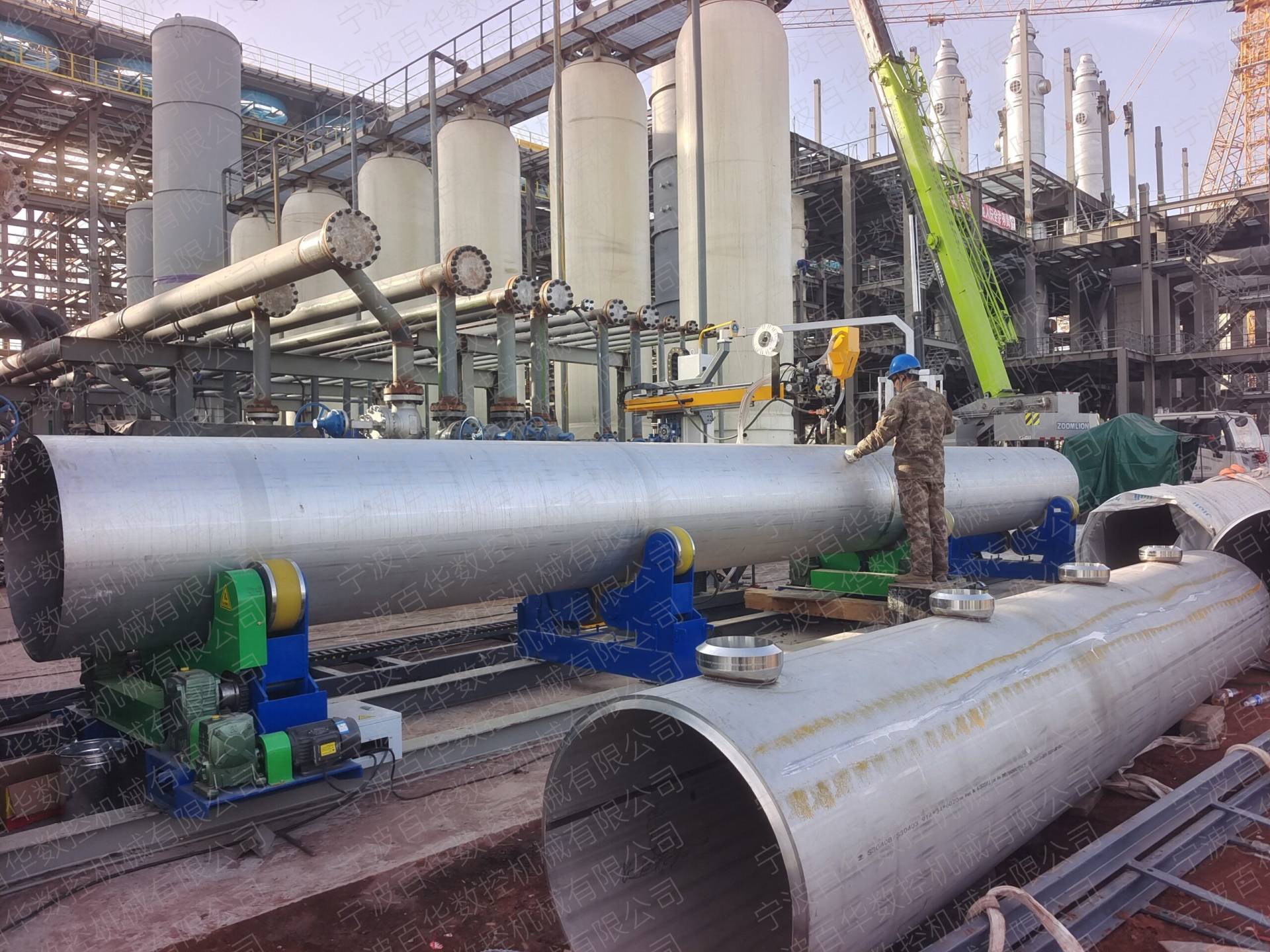

产品图册
多角度展示产品细节与实际应用场景
焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 设备型号 | PPDW-16 | PPDW-24 | PPDW-32 | PPDW-40 | PPDW-48 | PPDW-64 |
|---|---|---|---|---|---|---|
| 适用管径 | DN30-400 | DN50-600 | DN100-800 | DN200-1000 | DN300-1200 | DN500-1600 |
| 适用材质 |
碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等
（另可增配焊接铝合金、铝镁合金等）
|
|||||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口形式 | |||||
| 适用工件焊缝 | 坡口环焊缝 / 插接角焊缝 | |||||
| 焊接工艺 |
TIG
热丝TIG
GMAW
SAW
PAW
（可选其中一种或多种工艺一体）
|
|||||
| 焊接方式 | 工件旋转，焊枪可水平摆动 / 斜摆 / 不摆动焊接 | |||||
| 焊接工位 |
多工位驱动主机，其中一台驱动主机配合悬臂焊进行自动焊接时， 其他驱动主机可单独进行上下料装卸或作手工焊接工位使用 |
|||||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | |||||
| 控制方式 | WPS焊接工艺专家库系统，手动点动控制 / 自动程序控制 | |||||
| 设备组成 | 多种驱动主机 + 移动式悬臂焊机 + 支撑托架 + 轨道系统 + 焊接电源 | |||||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。

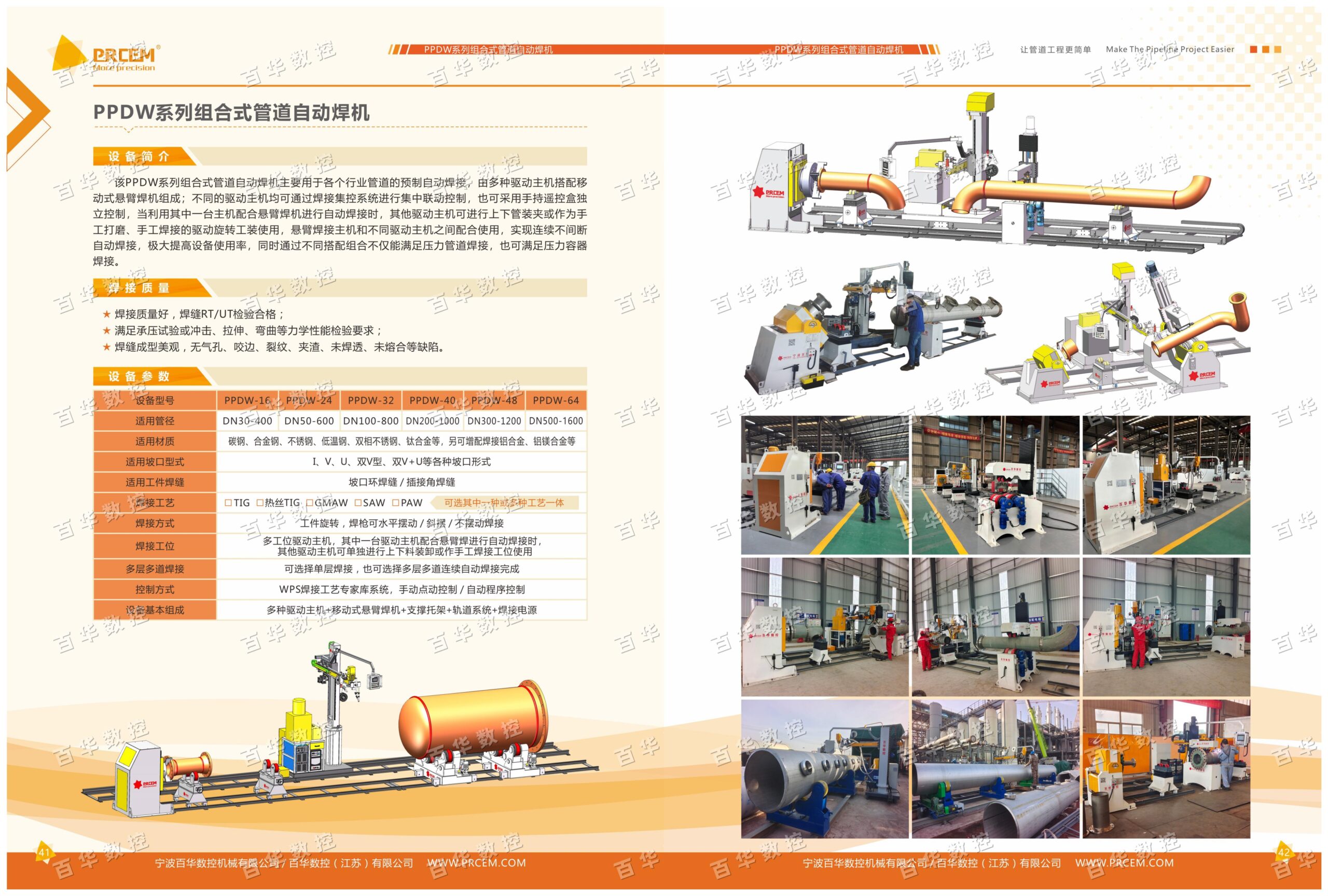

下载材料
