产品简介
通过创新的技术方案解决您的业务痛点
该PPCW系列卡盘式管道自动焊机主要用于各个行业管道的预制自动焊接，采用卡盘主机夹持工件端部进行驱动旋转，悬臂焊机行走移动至各个焊缝位置进行焊接，一次装夹满足管段上不同位置的焊缝进行自动焊接，坡口对接环焊缝和插接角焊缝均可实现自动焊接，同时可在移动式悬臂焊机上增配内枪焊机构、摆动机构、焊接电源及控制功能实现法兰角焊缝内外双枪同步焊接。

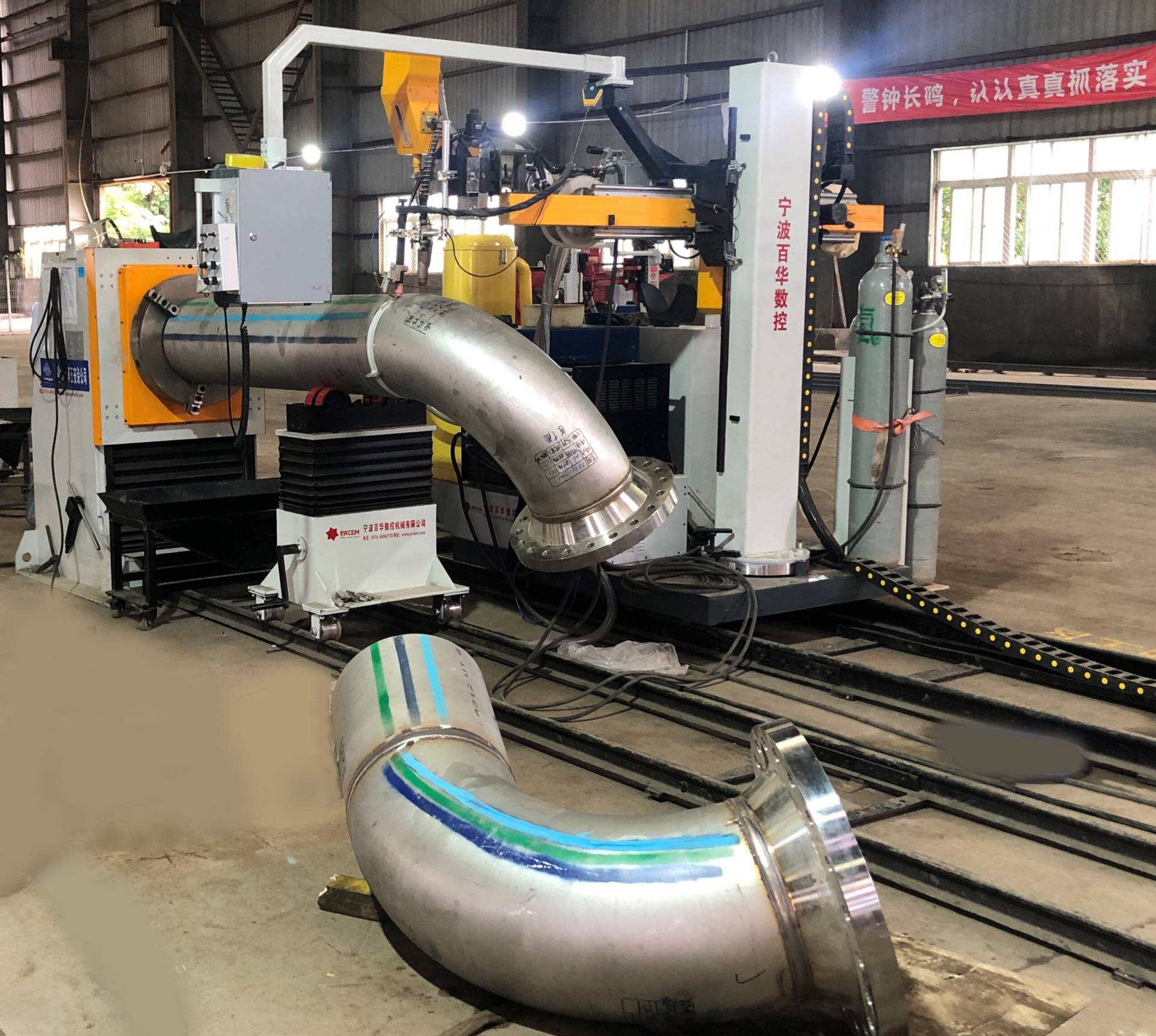

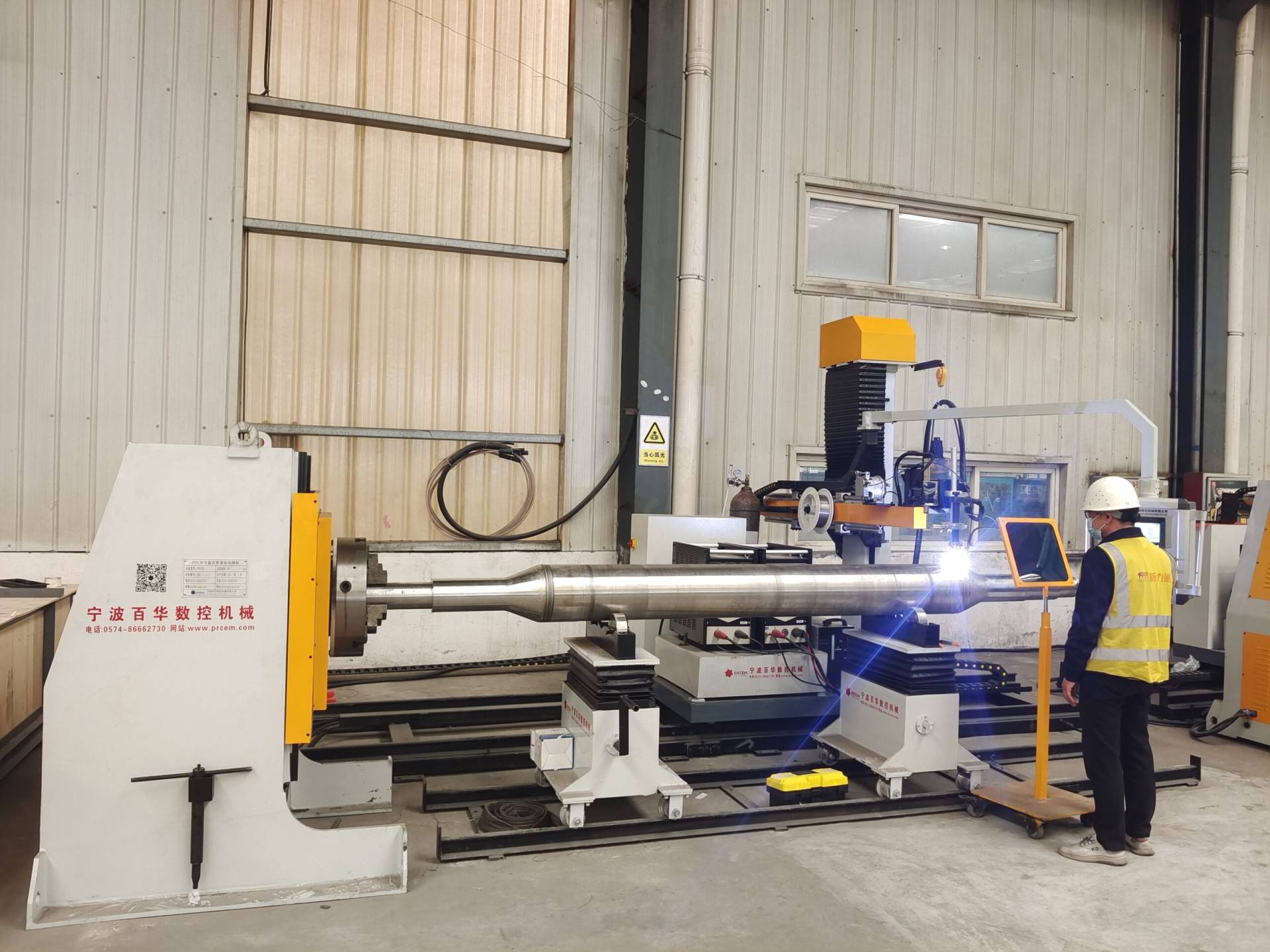

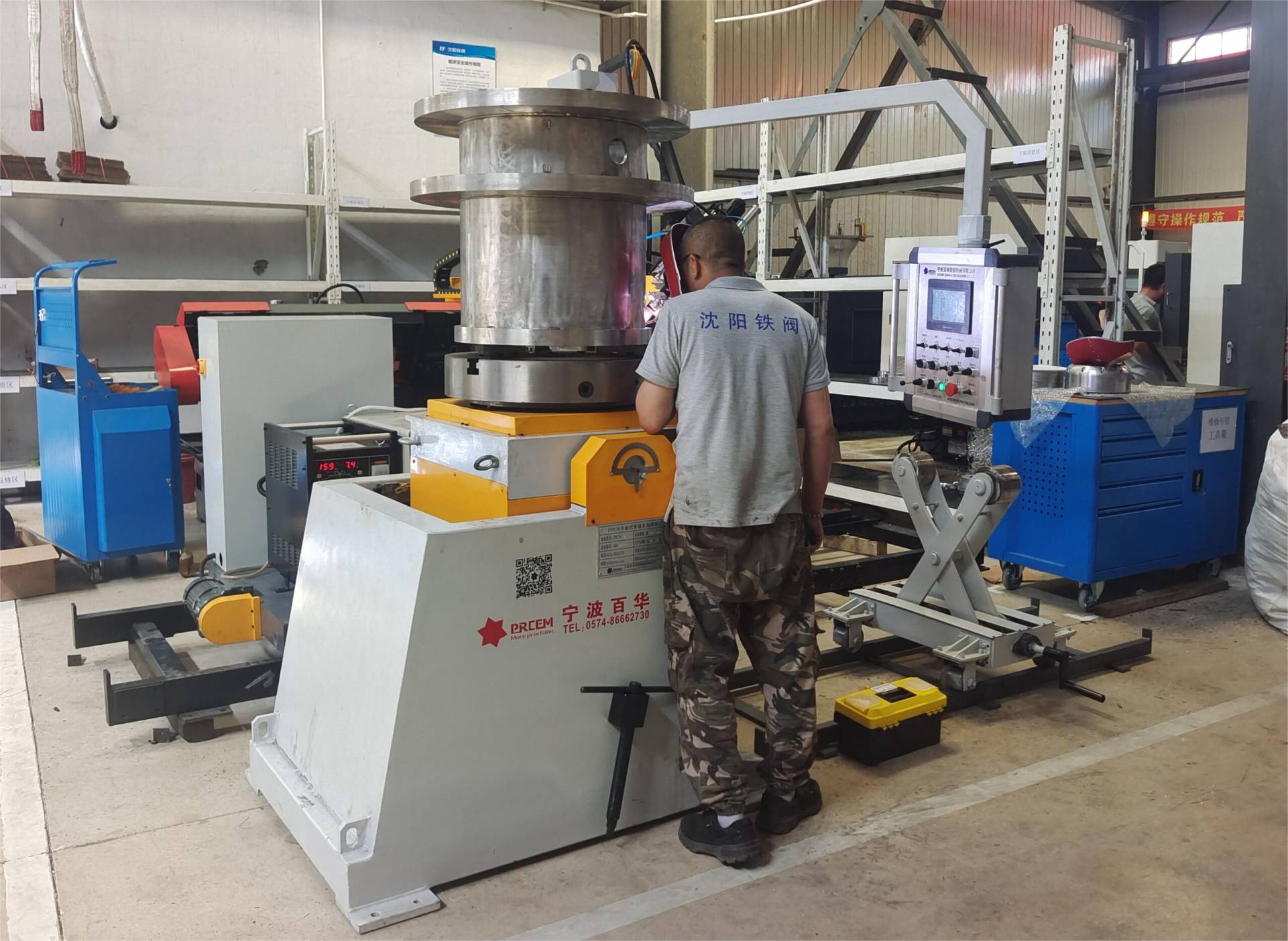

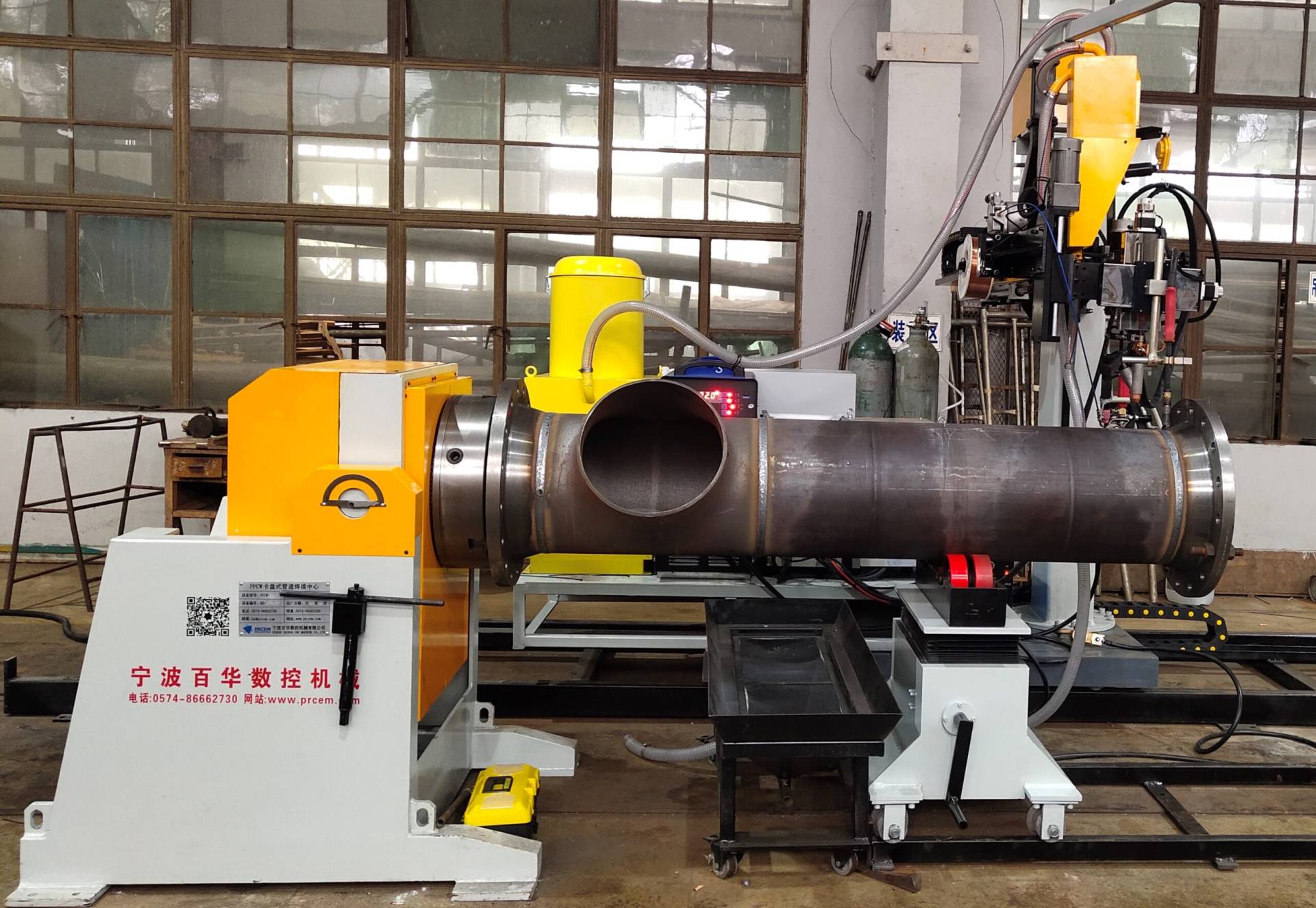

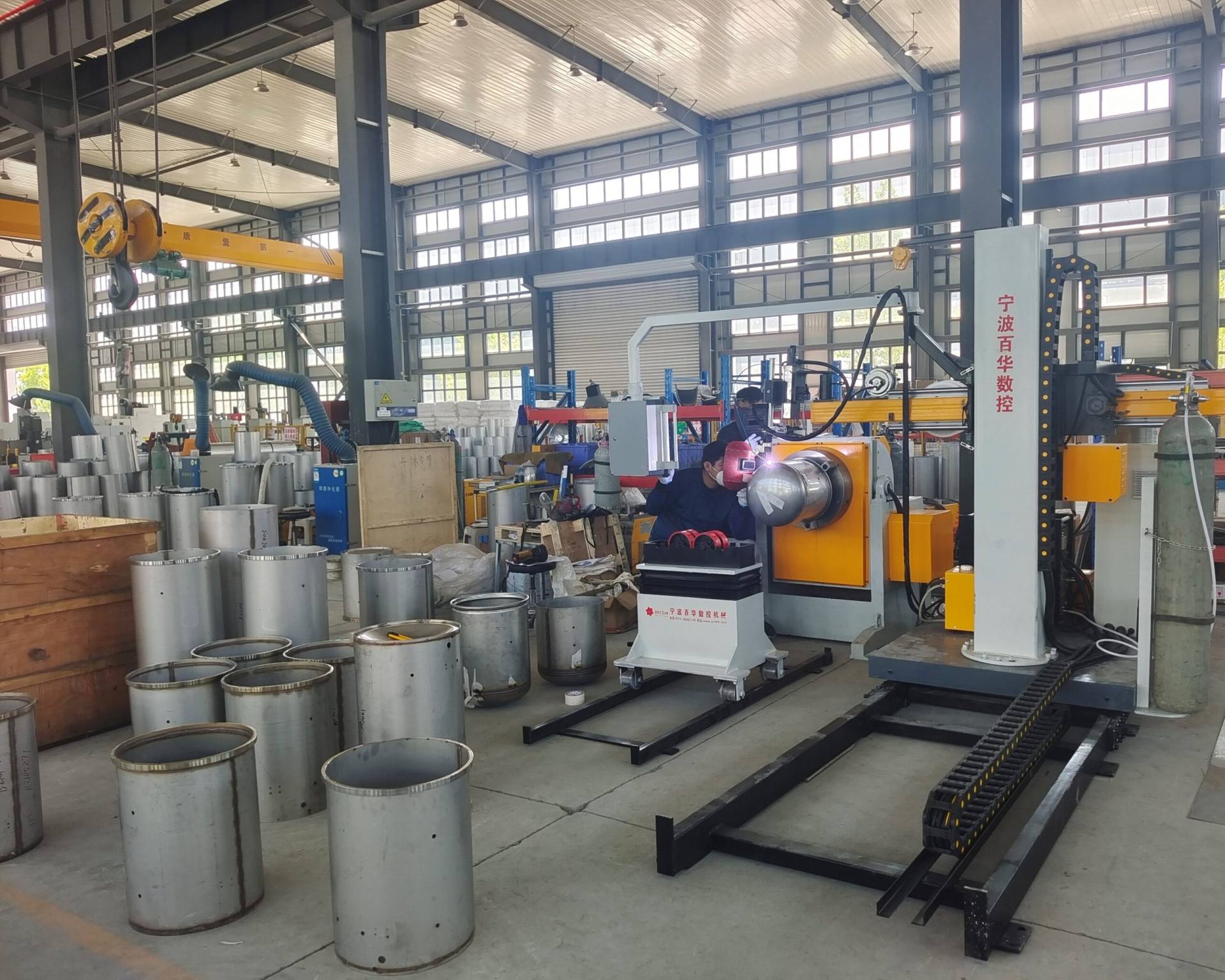

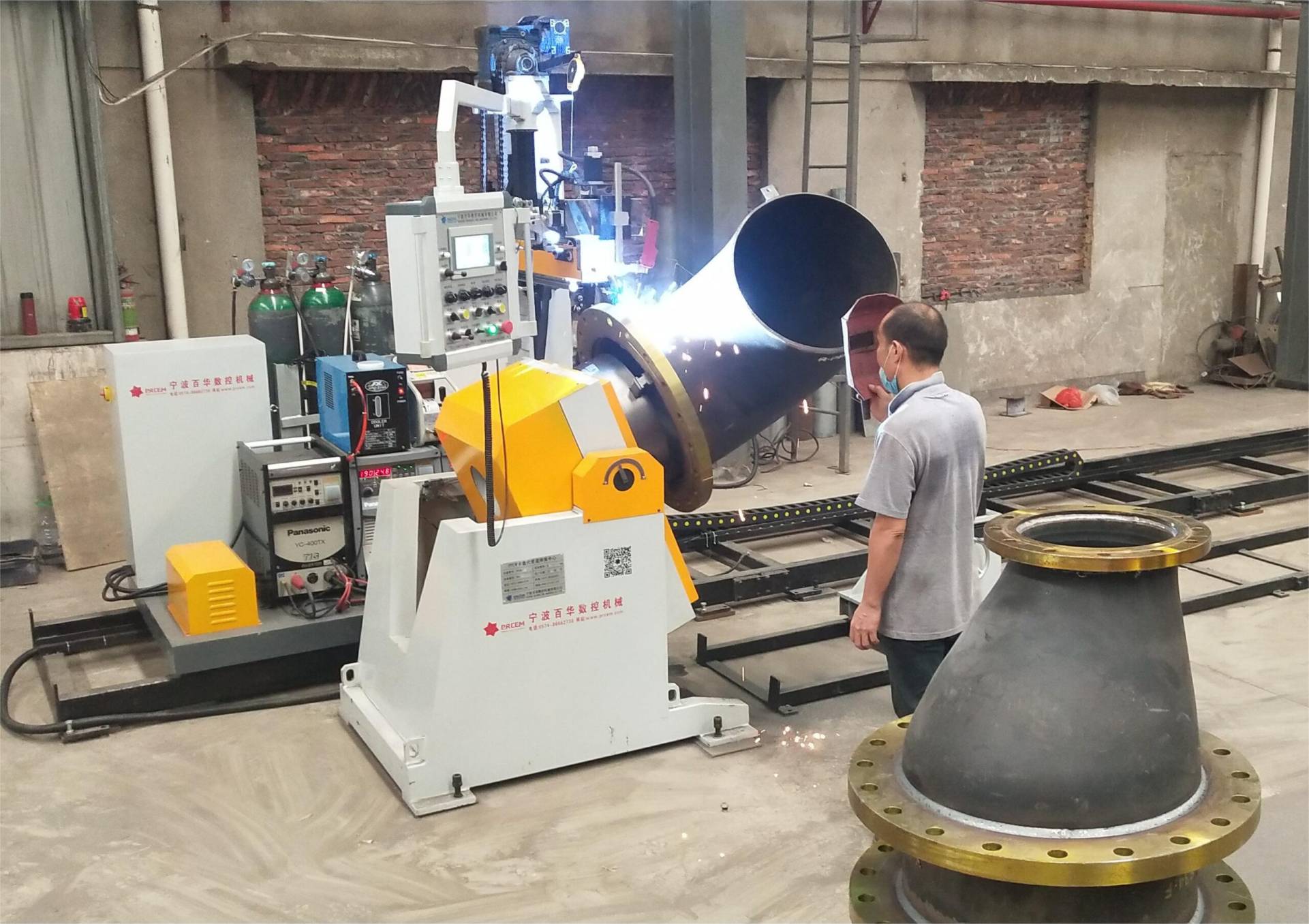

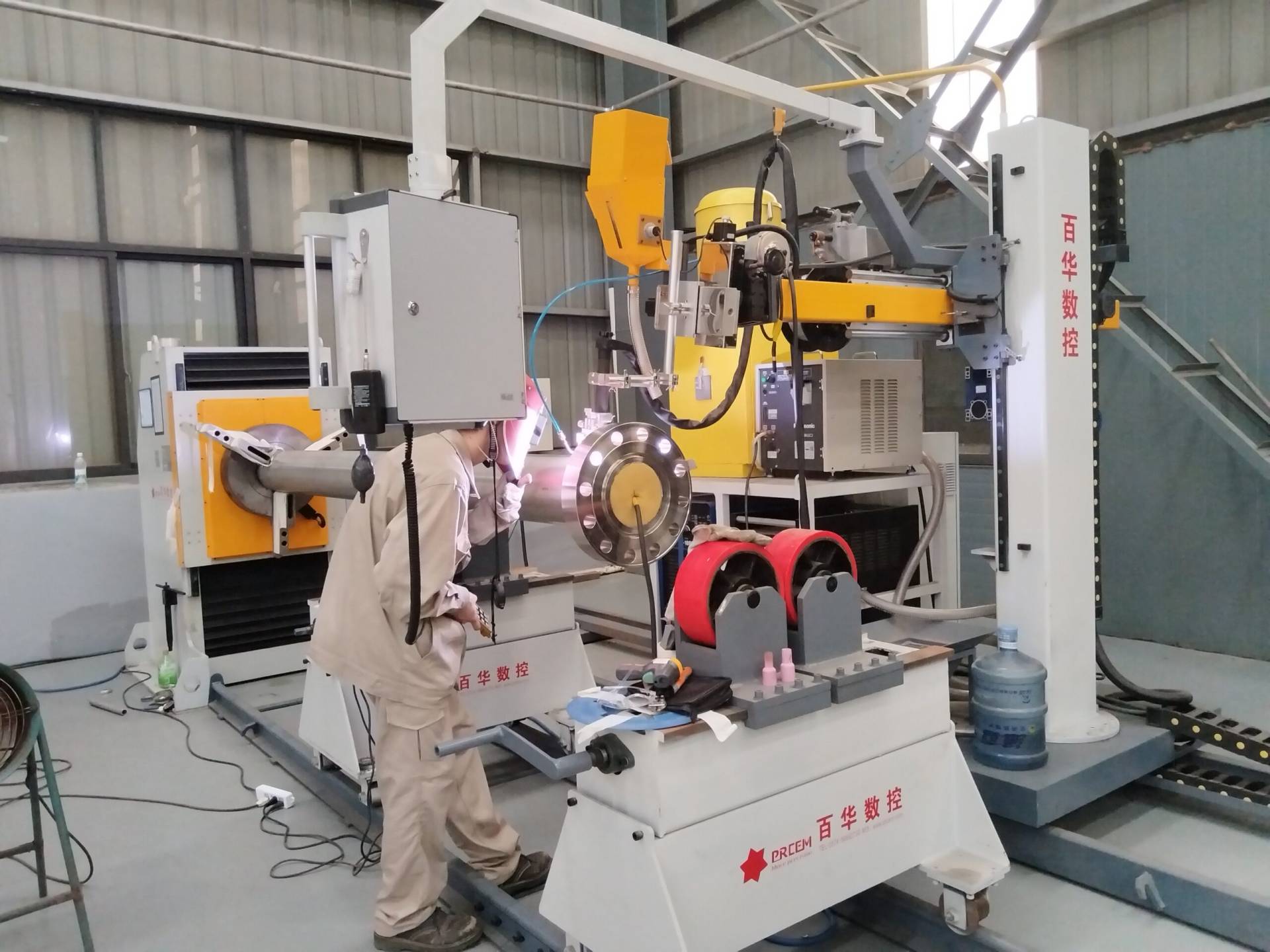

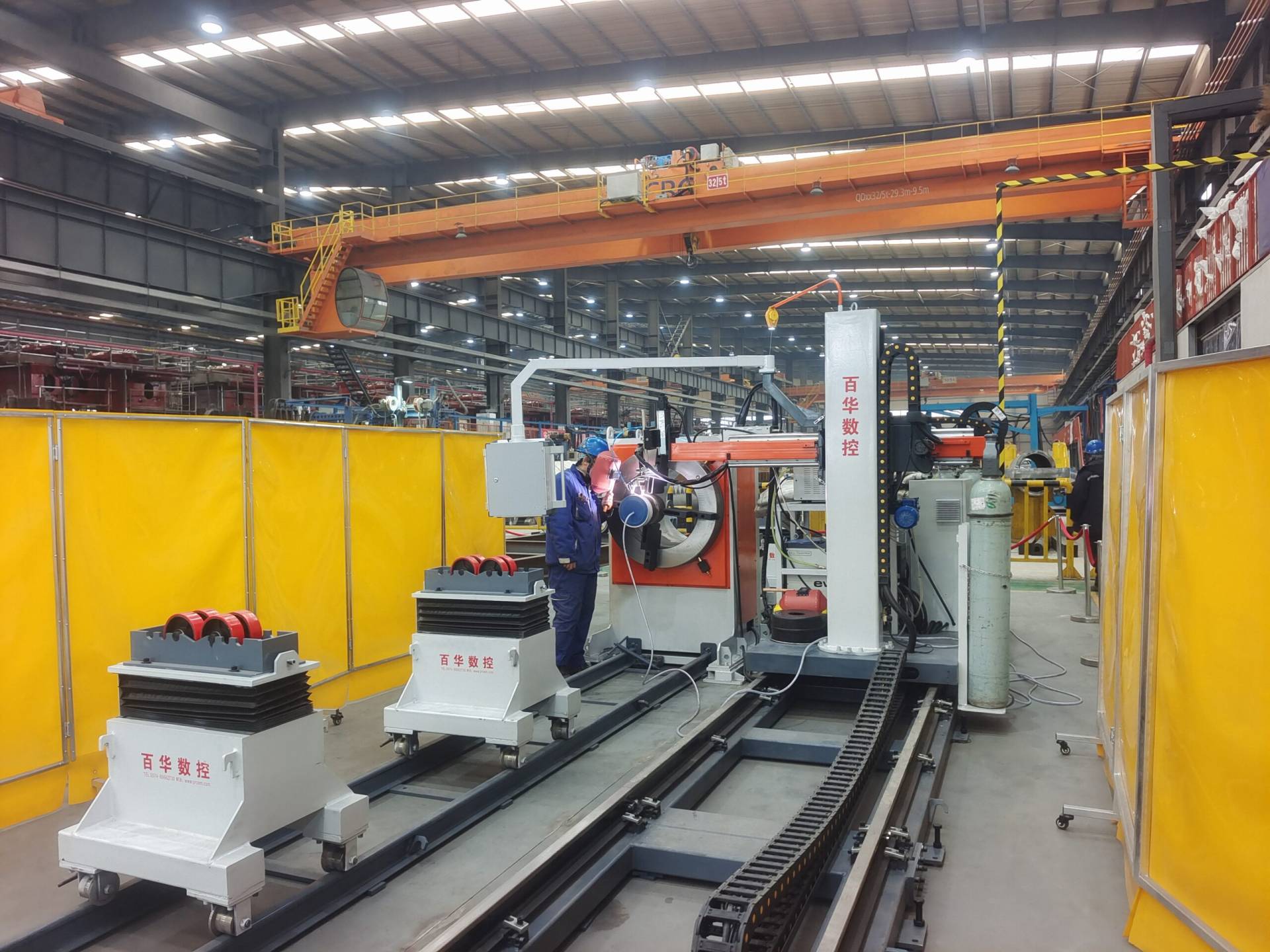

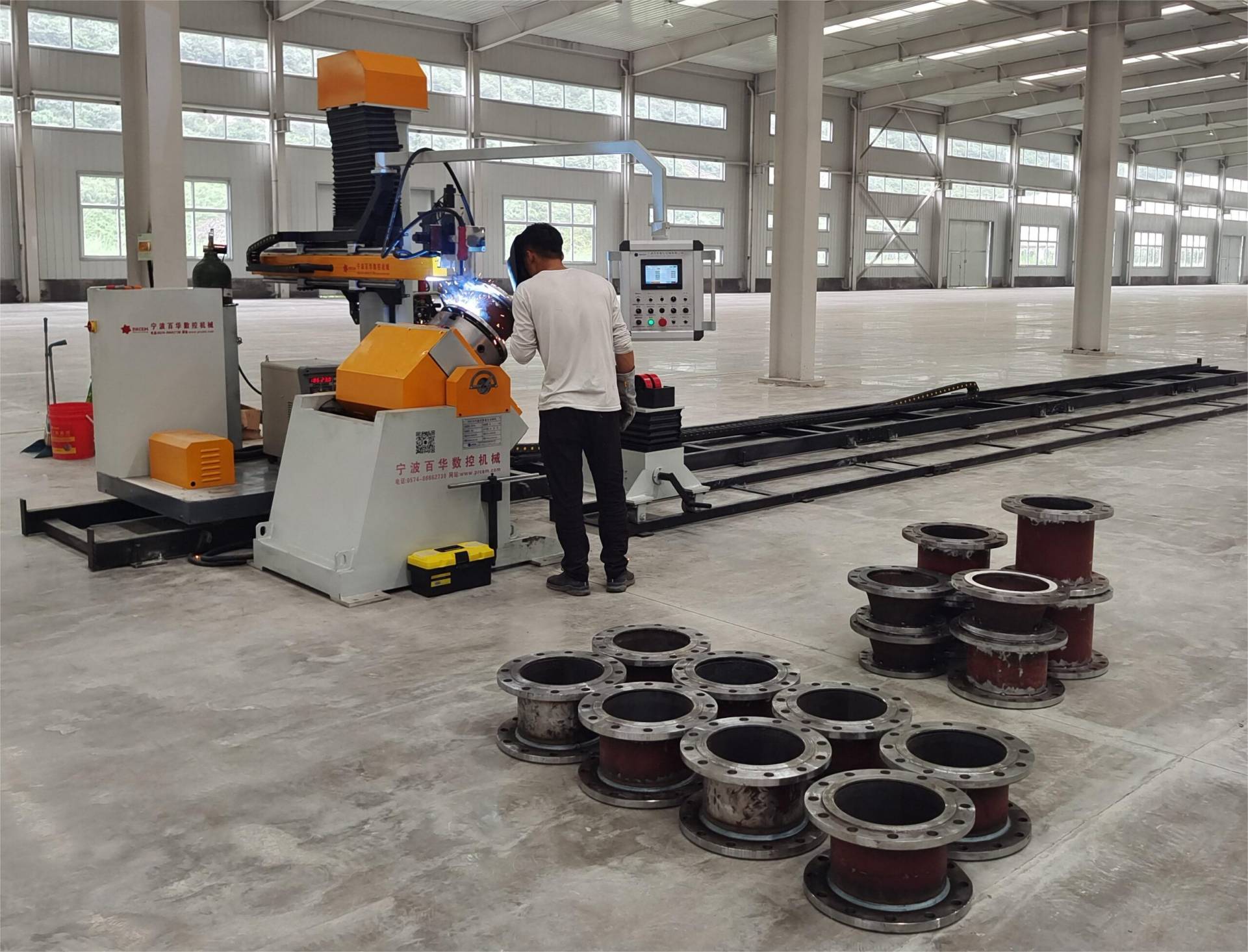

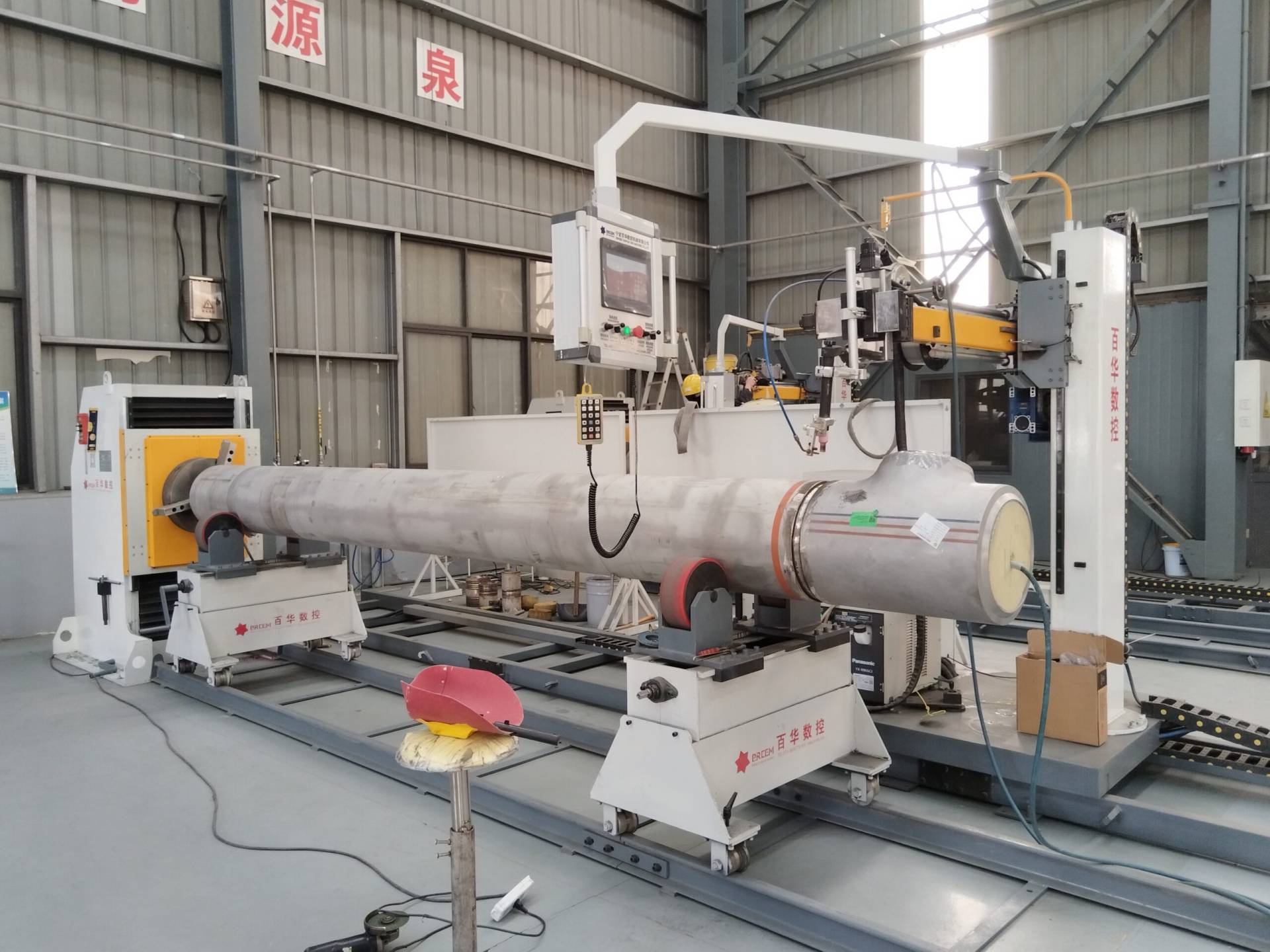

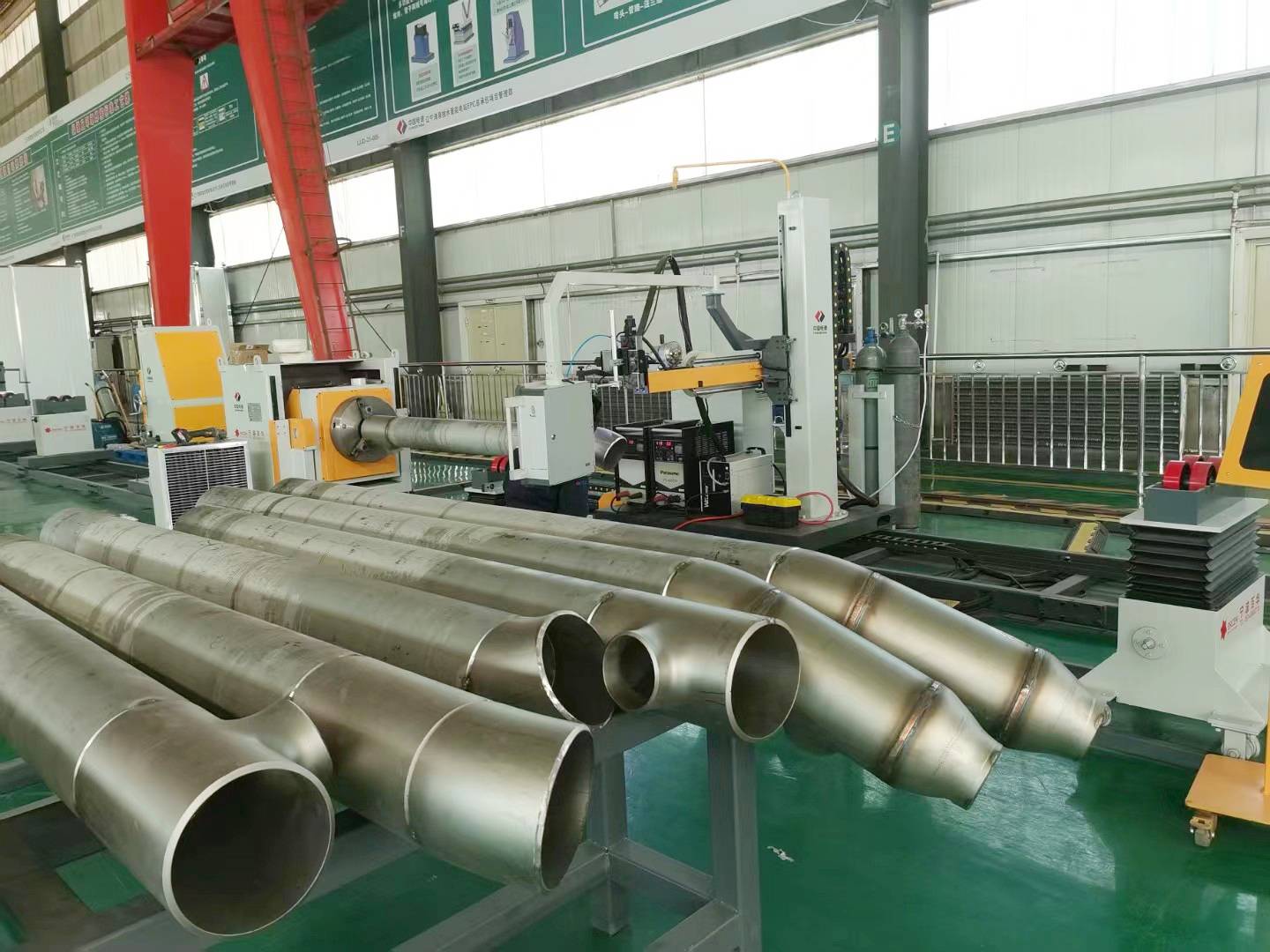

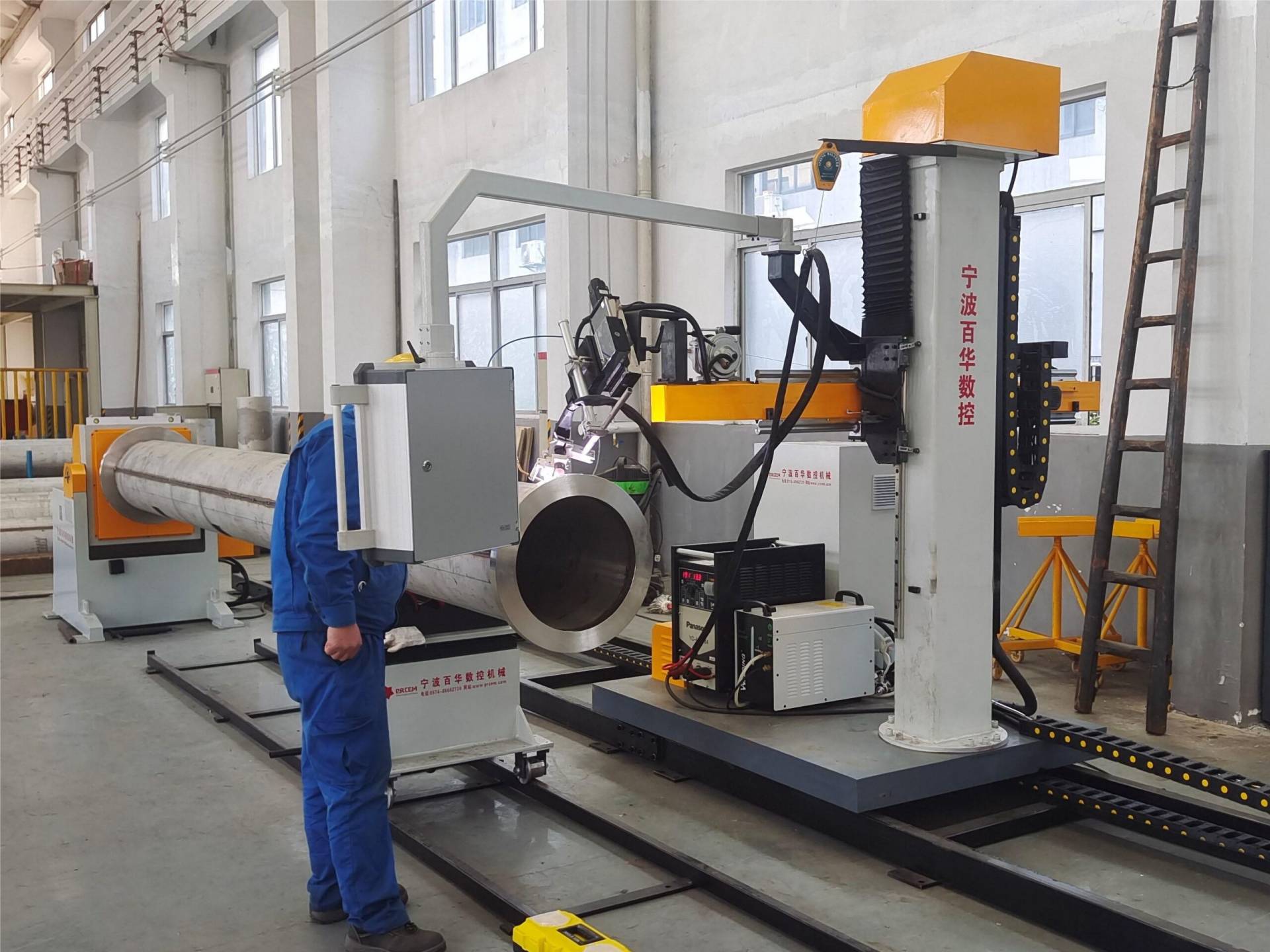

产品图册
多角度展示产品细节与实际应用场景
焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 设备型号 | PPCW-12/16 | PPCW-24 | PPCW-32 | PPCW-40 |
|---|---|---|---|---|
| 适用管径 | DN30-300/400 | DN50-600 | DN100-800 | DN200-1000 |
| 工件形式 | 管+管、管+弯头、管+法兰、管+三通、管+异径、管+封头、管件+管件等 | |||
| 适用材质 |
碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等
（另可增配焊接铝合金、铝镁合金等）
|
|||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口形式 | |||
| 适用工件焊缝 | 坡口环焊缝 / 插接角焊缝，可增配直缝焊功能 | |||
| 焊接工艺 |
TIG
热丝TIG
GMAW
SAW
PAW
（可选其中一种或多种工艺一体）
|
|||
| 焊接方式 | 工件旋转，焊枪可水平摆动 / 斜摆 / 不摆动焊接 | |||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | |||
| 控制方式 | WPS焊接工艺专家库系统，手动点动控制 / 自动程序控制 | |||
| 设备基本组成 |
卡盘式主机 + 移动式悬臂焊机 + 支撑小车 + 轨道系统 + 焊接电源
（增配内枪焊时：内枪焊机构+摆动机构+焊接电源+控制软件包）
|
|||
| 可选主机形式 |
卡盘翻转式
卡盘升降式
卡盘升降翻转一体式
|
|||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。
